Ekstsentriline reduktor

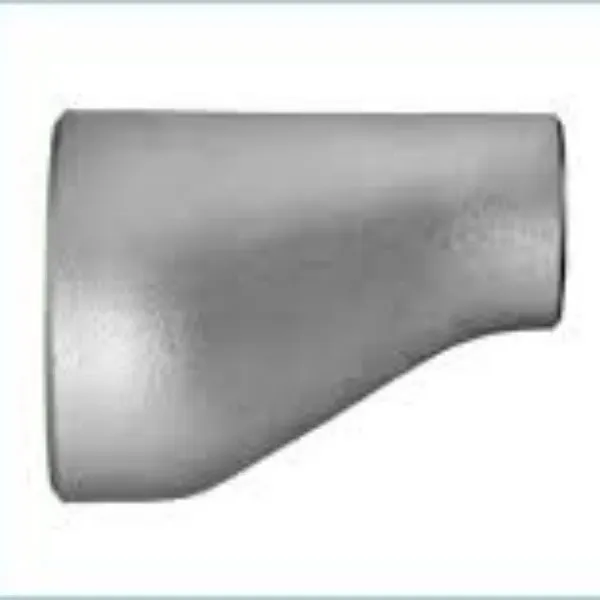

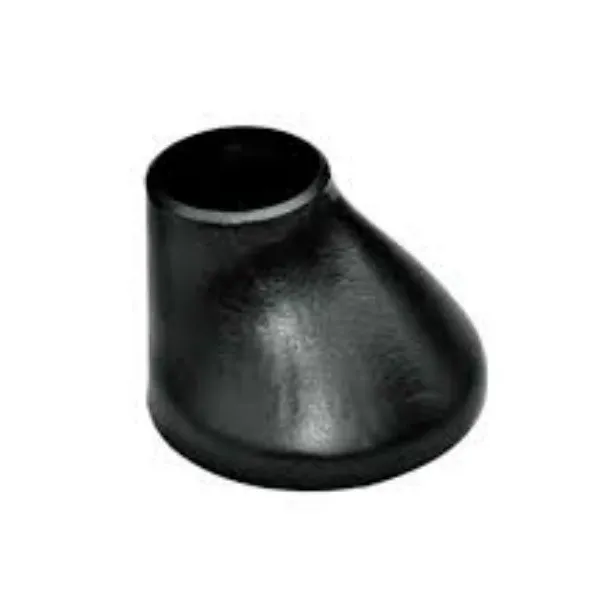

ASME B16.9 on põkkkeevitusliitmike standardspetsifikatsioon, mis hõlmab BW kontsentrilist ja ekstsentrilist reduktorit, põlve ja tee. Mõõtmed on õmblusteta 3/4" kuni 24".
Võrrelge koonusekujulise liitmikuga, mis suurendab või vähendab läbimõõtu, see ei ole sümmeetriline keskjoone suhtes. Mõlemad on saadaval süsinikterasest, legeerterasest ja roostevabast terasest ning neid kasutatakse torusüsteemis läbimõõdu vähendamiseks ühest suurusest suuremaks või väikeseks.
Põrkkeevitusliitmikke kasutatakse torusüsteemis kandja suuna või funktsiooni muutmiseks, hargnemiseks, toru suuruse vähendamiseks või abiseadmete kinnitamiseks. Neid on saadaval mitut tüüpi, nagu küünarnukk, tee, kork, ekstsentriline reduktor, stub ots ja oelt, mis on toodetud külm- ja kuumvormimisel vastavalt ASTM A403 ja ASTM A234 spetsifikatsioonidele.
ASTM A403 WP304 ja 316 roostevabast terasest toruliitmikud
ASTM A403 spetsifikatsioon hõlmab tavalisi roostevaba terase marke WP304 ja WP316, mida kasutatakse survetorustikes. Kliendid peavad märkima õmblusteta või keevitatud tüübi, ostes teatud tüüpi liitmikke, nagu ekstsentrilised reduktorid, põikkeevitustee ja rist, terastoru painde ja põlve.
ASTM A234 süsinikterasest ja legeerterasest toruliitmikud
See spetsifikatsioon hõlmab õmblusteta ja keevitatud konstruktsiooniga ASTM A234 süsinikterasest ja legeerterasest liitmikke vastavalt ASME B16.9 standardile. Need ekstsentrilised reduktorliitmikud on mõeldud kasutamiseks survetorustikes ja surveanumate valmistamisel kasutamiseks mõõduka ja kõrgendatud temperatuuri juures.
BW ekstsentrilise reduktori liitmiku spetsifikatsioon
| Suuruste vahemik | 3/4" - 60" / DN20 - 1500 |
| Paksuse ajakava | SCH 10 - SCH 80, SCH 160, XXS |
| Ameerika standard | ANSI / ASME B16.9 / MSS SP 43 |
| Jaapani standard | JIS B2311/2312/2313 |
| Saksamaa standard | DIN2605/2615/2616/2617 |
| Euroopa standard | EN10253 |
| Süsinikteras | Q235, 20#, 35#, 45#, 20G, ASTM A234 WPB/WPC |
| Madala temperatuuriga süsinikteras | Q345B, 16Mn, ASTM A420 WPL6 |
| Torujuhtme teras | ASTM A860 WPHY 42/46/56/60/65 |
| Legeerteras |
ASTM A234 WP11 / WP12 / WP 5 / WP9 / WP91 / WP92, 15CrMoG, 12Cr1MoVG, 12Cr5Mo, 1Cr5Mo, Cr9Mo, 10CrMo910, 12CrMo4-5 |
| Roostevaba teras | ASTM A403 WP304/304L/304H, 316/316L, 310S, 317, 347, 904L |

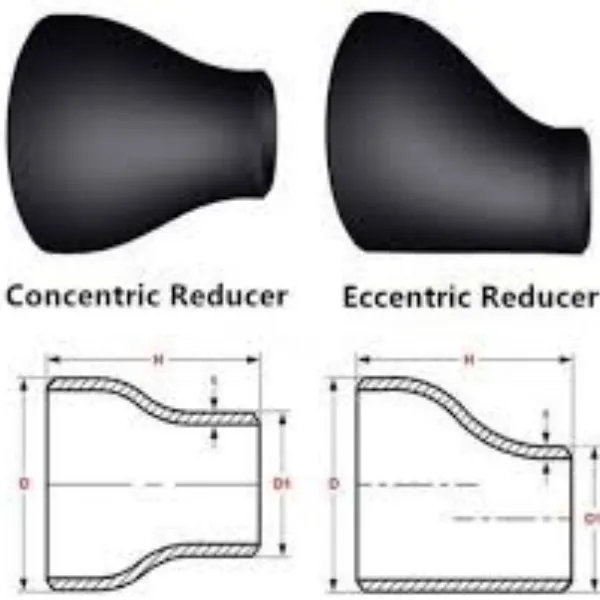

ASME B16.9 ekstsentrilise reduktori mõõtmed
| OD1 | OD2 | OTSI LÕPUNI |
| NPS | NPS | H |
| 3/4 | 3/8 - 1/2 | 38 |
| 1 | 1/2 - 3/4 | 51 |
| 1 1/4 | 1/2 - 1 | 51 |
| 1 1/2 | 1/2 - 1 1/4 | 64 |
| 2 | 3/4 - 1 1/2 | 76 |
| 2 1/2 | 1 - 2 | 89 |
| 3 | 1 1/4 - 2 1/2 | 102 |
| 4 | 2 - 3 1/2 | 102 |
| 5 | 2 - 4 | 127 |
| 6 | 2 1/2 - 5 | 140 |
| 8 | 3 1/2 - 6 | 152 |
| 10 | 4 - 8 | 178 |
| 12 | 5 - 10 | 203 |
| 14 | 6 - 12 | 330 |
| 16 | 6 - 14 | 356 |
| 18 | 8 - 16 | 381 |
| 20 | 10 - 18 | 508 |
| 22 | 12 - 20 | 508 |
| 24 | 12 - 22 | 508 |
| 26 | 12 - 24 | 610 |
| 28 | 14 - 26 | 610 |
| 30 | 14 - 28 | 610 |
| 32 | 20 - 30 | 610 |
| 34 | 22 - 32 | 610 |
| 36 | 22 - 34 | 610 |
| 38 | 24 - 36 | 610 |
| 40 | 28 - 38 | 610 |
| 42 | 28 - 40 | 610 |
| 44 | 32 - 42 | 610 |
| 46 | 34 - 44 | 711 |
| 48 | 36 - 46 | 711 |
| 52 | 40 - 48 | 711 |
| 56 | 40 - 52 | 711 |
| 60 | 44 - 56 | 711 |
Märkmed
1) Lisaks ülalnimetatud standarditele kohaldatakse ka GB/T 10752 SH 408 SH 3409 HG/T 21635 HG/T 21631 SY/T 0510 DL/T 695 EN 10253 jne standardeid.
2) Kontsentriliste ja ekstsentriliste reduktorite puhul, mille mõõtmed on ülaltoodud tabelis loetletud, tarnitakse need vastavalt ostja ja tootja kokkulepitud suurustele või vastavalt tootja suurusele.
