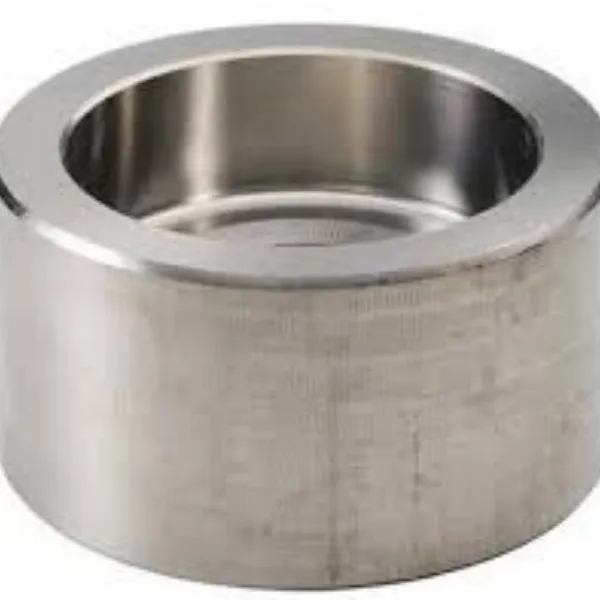

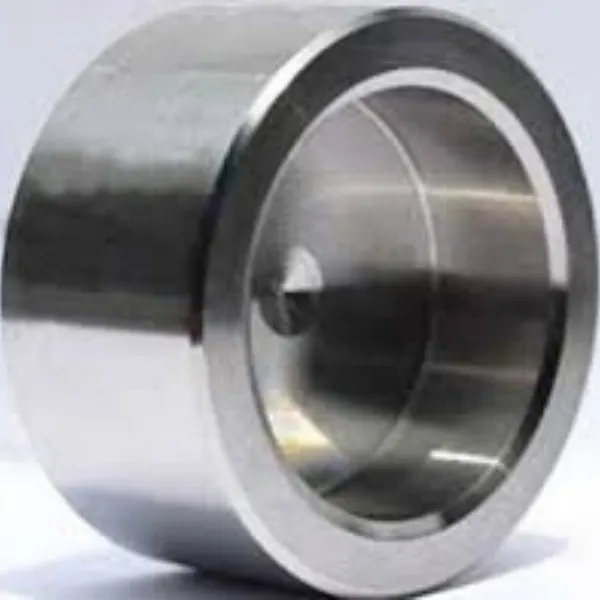

Pistikupesa keevisõmblus kork
ASME B16.11 pistikupesa keevituskork on mõeldud torude või torude otste sulgemiseks, mis sisestavad toru ja keevitavad kokku. Neid on erineva suuruse, mõõtmete, kaalu ja materjaliga. Seda kasutatakse laialdaselt ehitus-, inseneri- ja tootmistöödel. Erinevalt põkk-keevitusliitmikest kasutatakse pesa keevisliitmikke peamiselt väikese läbimõõduga torude puhul, mille nimiläbimõõt on NPS 2 või väiksem.
Socket Weld Fittings on kõrgsurve sepistamisliitmike perekond, mida kasutatakse ainult koos ANSI toruga ja mis on saadaval samas suurusjärgus.
Kuigi kahe keevisõmbluse kujude vahel on mõningaid sarnasusi, peetakse pesa keevisõmblust siiski filee keevisõmblusest erinevaks.
ASME B16.11 pesa keeviskorgi suurus
| Suuruste vahemik | 1/8", 1/4", 3/8", 1/2", 3/4", 1", 1 1/4", 1 1/2", 2", 2 1/2", 3", 4" |
| Surve reiting | Klass 3000 / 6000 / 9000, 3M / 6M / 9M, 3000 LBS / 6000LBS / 9000LBS |
Socket Weld Cap materjal
Süsinikterase materjaliklassid
ASTM A105 / A105N, A350 LF2/LF3, A694 F42 / F46 / F56 / F60 / F65
LegeerterasMaterjalHinded
ASTM A182 F5 / F9 / F11 / F12 / F22 / F91 / F92
Roostevaba terasMaterjalHinded
ASTM A182 F304/304L/304H, F316/316L, F321, F310S, F317, F347, F904L
Kahepoolsed roostevabast terasest materjaliklassid
ASTM A182 F51 / F53 / F44 / F55
ASME B16.11 pistikupesa keevistoru korgi mõõtmed
| DN | NPS | B | C | J | K | |||||||
| 3000 | 6000 | 9000 | 3000 | 6000 | 9000 | |||||||
| 6 | 1/8 | 10.9 | 3.18 | 3.18 | 3.96 | 3.43 | - | - | 9.5 | 4.8 | 6.4 | - |
| 8 | 1/4 | 14.3 | 3.78 | 3.30 | 4.06 | 4.01 | - | - | 9.5 | 4.8 | 6.4 | - |
| 10 | 3/8 | 17.7 | 4.01 | 3.50 | 5.03 | 4.37 | - | - | 9.5 | 4.8 | 6.4 | - |
| 15 | 1/2 | 21.9 | 4.67 | 4.09 | 5.97 | 5.18 | 9.53 | 8.18 | 9.5 | 6.4 | 7.9 | 11.2 |
| 20 | 3/4 | 27.3 | 4.9 | 4.27 | 6.96 | 6.04 | 9.78 | 8.56 | 12.5 | 6.4 | 7.9 | 12.7 |
| 25 | 1 | 34.0 | 5.69 | 4.98 | 7.92 | 6.93 | 11.38 | 9.96 | 12.5 | 9.6 | 11.2 | 14.2 |
| 32 | 11/4 | 42.8 | 6.07 | 5.28 | 7.92 | 6.93 | 12.14 | 10.62 | 12.5 | 9.6 | 11.2 | 14.2 |
| 40 | 11/2 | 48.9 | 6.35 | 5.54 | 8.92 | 7.80 | 12.70 | 11.12 | 12.5 | 11.2 | 12.7 | 15.7 |
| 50 | 2 | 61.2 | 6.93 | 6.04 | 10.92 | 9.50 | 13.84 | 12.12 | 16.0 | 12.7 | 15.7 | 19 |
| 65 | 21/2 | 73.9 | 8.76 | 7.62 | - | - | - | - | 16.0 | 15.7 | 19.0 | - |
| 80 | 3 | 89.9 | 9.52 | 8.30 | - | - | - | - | 16.0 | 19.0 | 22.4 | - |
| 100 | 4 | 115.5 | 10.69 | 9.35 | - | - | - | - | 16.0 | 22.4 | 28.4 | - |
1) Ühtlane paksus pesa ava ümber ei tohi olla väiksem keskmisest väärtusest, osapiirkondade paksus võib olla minimaalne.
2) Arvestades toru välisläbimõõdu tolerantsi, võivad mõne pesa ava läbimõõdud olla punktis B16.11 nimetatust veidi suuremad.
3) Kui ühendustorude mõõtmed ei vasta käesolevas kataloogis nimetatule, tuleb ühendustorude mõõtmed esitada ostukirjelduses.
4) Kui liitmikud kahanevad, peavad konstruktsiooni suurused olema samad, mis sirgetel liitmikel ja BJD-d tuleb töödelda vastavate vähendavate otste järgi.
5) Liitmikke saab valmistada ka SW ja THRD segaühendustena.
