ASME/ANSI B16.{1}} Kraadi küünarnukk

ASME/ANSI B16.{1}} kraadi küünarnukkneil on sama funktsioon ja kasutusala 90-kraadise põlvega, kuid mõõtmed ja kuju on pool sellest. Seal on ainult pikk raadius. Materjaliks võib olla süsinikteras, legeerteras ja roostevaba teras. Seda kasutatakse üsna paljudes tööstusharudes, nagu keemia-, nafta-, elektroonika-, vedelikuenergia, laevatehas, nafta ja gaas.

Seal on 3 tüüpi pesa keevitamiseks mõeldud põlve, põkkkeevituspõlve ja keermestatud põlve.ASME/ANSI B16.9 45 kraadi põkkkeevituspõlve kasutatakse laialdase välisläbimõõdu ja paksuse tõttu.

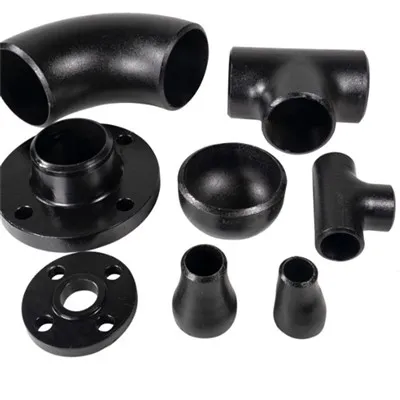

Põkk-keevitusliitmikud

Põrkkeevitusliitmikke kasutatakse torusüsteemis kandja suuna või funktsiooni muutmiseks, hargnemiseks, toru suuruse vähendamiseks või abiseadmete kinnitamiseks. Neid on saadaval mitut tüüpi, nagu küünarnukk, tee, kork, reduktor, ristliigendi ots ja oelt, mis on toodetud külm- ja kuumvormimisel vastavalt ASTM A403 ja ASTM A234 spetsifikatsioonidele. Tavaliselt teeme keevitamiseks mõeldud otsa faasimise lihtsalt kohapeal.

ASME B16 ülevaatus ja pakend.{1}} Kraadi küünarnukk

Enne tarnimist pakendame kliendi poolt ostetud 90 kraadise küünarnuki pikkuse, seina paksuse ja nurgaga. Alla 8-tollised pakitakse puidust karpidesse ja suuremad kui 8-tollised puidust sulgudesse.

Mida tähendab ASME B16.9?

ASME B16.9 standard hõlmab tehases valmistatud sepistatud põkkkeevitusliitmike üldmõõtmeid, tolerantse, hinnanguid, katsetamist ja märgistusi suurustes NPS 1–2 kuni NPS 48 (DN 15–DN 1200). See hõlmab mis tahes toodetava seinapaksusega liitmikke. See standard ei hõlma madalrõhu korrosioonikindlaid põkkkeevitusliitmikke. Vt MSS SP-43, sepistatud roostevabast terasest põkkkeevitusliitmikud.

ANSI B16 spetsifikatsioon.{1}} Kraadi küünarnuki kinnitus

ASME B16.{1}} Küünarnuki pikkuse raadiusega joonis ja kaal

DN	NPS	OD	B	SCH 40 KAAL
			LR	KG
15	1/2	21.3	16	0.04
20	3/4	26.7	19	0.06
25	1	33.4	22	0.08
32	1-1/4	42.2	25	0.14
40	1-1/2	48.3	29	0.20
50	2	60.3	35	0.36
65	2-1/2	73.0	44	0.71
80	3	88.9	51	1.11
90	3-1/2	101.6	57	1.56
100	4	114.3	64	2.11
125	5	141.3	79	3.56
150	6	168.3	95	5.6
200	8	219.1	127	11.4
250	10	273.0	159	20.0
300	12	323.8	190	31.5
350	14	355.6	222	43.6
400	16	406.4	254	65
450	18	457.0	286	92.5
500	20	508.0	318	121
550	22	559.0	343	-
600	24	610.0	381	201.5
650	26	660.0	406	-
700	28	711.0	438	-
750	30	762.0	470	-
800	32	813.0	502	361
850	34	864.0	533	409
900	36	914.0	565	499
950	38	965.0	600	-
1000	40	1016.0	632	-
1050	42	1067.0	660	-
1100	44	1118.0	695	-
1150	46	1168.0	727	-
1200	48	1219.0	759	-
1300	52	1321.0	821	-
1400	56	1422.0	883	-
1500	60	1524.0	947	-
1600	64	1626.0	1010	-
1700	68	1727.0	1073	-
1800	72	1829.0	1137	-
1900	76	1930.0	1199	-
2000	80	2032.0	1263	-

Märkused:

1) Lisaks sellele rakendatakse ka GB/T 10752 SH 3408 SH 3409 HG/T 21635 HG/ T 21631 SY/T 0510 DL/T 695 EN 10253 jne.

2) NPS-iga üle 80 küünarnuki suurus peab vastama ostja ja tootja vahel kokkulepitud suurusele.
