JIS G3452 süsinikterasest toru

JIS G 3452 kasutatakse suhteliselt madala töörõhuga torustike jaoks, nagu aur, vesi (va veevarustus), õli, gaas, õhk jne.

Tähtklassi sümbol

Maailmastandardi võrdlustabel

JIS G3452 SGP toru mõõtmed:

Nominaalne läbimõõt		Välisläbimõõt (mm)	Tolerantsid välisläbimõõdul		seina paksus	Seina paksuse tolerantsid	Ühiku mass ilma pistikupesa
A	B	Välisläbimõõt (mm)	Torud lõigatakse koonuskeermega	Muud torud	Mm	Seina paksuse tolerantsid	KG/M
6	1/8	10.5	±0,5 mm	±0,5 mm	2	+ Pole täpsustatud -12.5%	0.419
8	1/4	13.8	±0,5 mm	±0,5 mm	2.3		0.664
10	3/8	17.3	±0,5 mm	±0,5 mm	2.3		0.866
15	1/2	21.7	±0,5 mm	±0,5 mm	2.8		1.25
20	3/4	27.2	±0,5 mm	±0,5 mm	2.8		1.6
25	1	34	±0,5 mm	±0,5 mm	3.2		2.45
32	1 1/4	42.7	±0,5 mm	±0,5 mm	3.5		3.16
40	1 1/2	48.6	±0,5 mm	±0,5 mm	3.5		3.63
50	2	60.5	±0,5 mm	±1%	3.8		5.12
65	2 1/2	76.3	±0,7 mm	±1%	4.2		6.34
80	3	89.1	±0,8 mm	±1%	4.2		8.49
90	3 1/2	101.6	±0,8 mm	±1%	4.2		9.74
100	4	114.3	±0,8 mm	±1%	4.5		12.2
125	5	139.8	±0,8 mm	±1%	4.5		16.1
150	6	165.2	±0,8 mm	±1%	5		19.2
175	7	190.7	±0,9 mm	±1%	5.3		24.2
200	8	216.3	±1.{1}}mm	±1%	5.8		30.4
225	9	241.8	±1,2 mm	±1%	6.2		36
250	10	267.4	±1,3 mm	±1%	6.6		41.2
300	12	318.5	±1,5 mm	±1%	6.9		53.8
350	14	355.6	-	±1%	7.9		65.2
400	16	406.4	-	±1%	7.9		77.6
450	18	457.2	-	±1%	7.9		87.5
500	20	508	-	±1%	7.9		97.4

GNEE Supply JIS G3452 Süsinikterasest torud tavaliste torustike jaoks

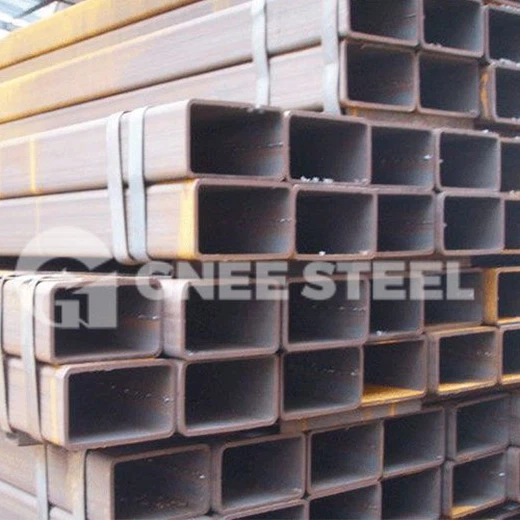

JIS CARBON STEEL PIPES JIS G3452 PIPE
