Mis on ANSI/AWWA C509Malmist väravaklapp
ANSI/AWWA C509 malmist tõmbeventiil on sulg-sulgur, mis kasutab sulgurina väravat, mille liikumissuund on vedeliku vooluga risti. Sellel on omadusedmadal vedelikutakistusja lubabkahesuunaline voolmeediumist. Klapil on suhteliselt suur konstruktsioonikõrgus ja pikem avanemis-/sulgemisaeg.
Klassifikatsioonid:
Kiil-tüüp (kaasa arvatud ühe--värava, kahe-värava ja elastse-värava kujundused)
Paralleelvärava-tüüp (sh ühevärava-värava ja kahe-värava kujundused)
Tüve struktuuri järgi jaguneb see järgmisteks osadeks:
Tõusva-varre siibri ventiil (varre keermed on hõlpsaks määrimiseks paljastatud)
Mitte-tõusev-varrega tõmbeventiil (keermed on suletud, vars pöörleb ainult)
Materjalid ja spetsifikatsioonid:
Korpuse materjalid: hallmalm, süsinikteras, roostevaba teras jne.
Ühenduse tüüp: Äärikuga
Nominaalse läbimõõdu vahemik: DN40–DN1200
Rakendused: vesi, aur, nafta ja torustikud naftakeemia-, farmaatsia- ja elektritööstuses
Disaini omadused:
Kiilukujuline{0}}tihenduspind sõltub isesulgumisest- või sundsulgemisest, kuid hooldus on vähem mugav.
Kahekordse{0}}värava mudelidvajavad vertikaalset paigaldamist.
Mitte-tõusva-varrega mudelid sobivad ruumi{0}}piiratud keskkondadesse.
Täiustatud kujundused:
Mootori{0}}ajamiga automaatne reguleerimine
Kruvivarda ülekandekonstruktsioon
Magnetploki tihendusseade
Optimeeritud värava kaare struktuur vedeliku takistuse vähendamiseks
Tehnilised parameetrid:
Mõned mudelid töötavad rõhul 1,0 MPa või sellega võrdne
Vastavus ANSI, JIS-10K ja muudele standarditele
ANSI/AWWA C509 malmist väravaventiili spetsifikatsioon
Disainistandard vastab: ANSI/AWWA C509
Näost näkku vastama: ASME B16.10
Toruühendus vastab standardile: ASME B16.1 CLASS125 ANSI/AWWA C111/A21.11 AWWA C606
Surve testimise standard vastab: ANSI/AWWA C509
Täiturmehhanism: 2 "AWWA töömutter või käsiratas, ketiratas, käigukast jne.

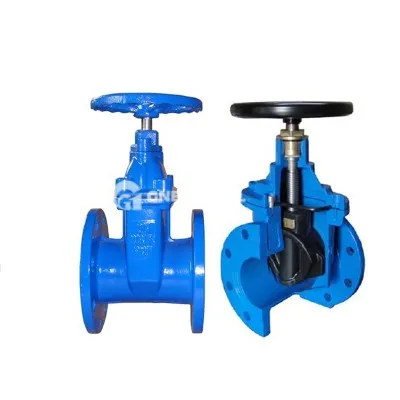

GNEE ANSI/AWWA C509 malmist väravaklapp Müüa
