Paisumisvuuk on seade, mida kasutatakse temperatuurimuutustest, mehaanilisest nihkest või vibratsioonist põhjustatud torujuhtmete või seadmete deformatsiooni kompenseerimiseks. Seda leidub tavaliselt tööstuslikes rakendustes, nagu veetöötlus, pidevvalumasinad ja diiselmootorid. Selle põhifunktsioon on nihke neelamine elastse deformatsiooni kaudu, vältides torujuhtme kahjustusi pinge kontsentratsiooni tõttu, vähendades samal ajal vibratsiooni ülekannet ja pikendades seadme eluiga. Materjalide ja struktuuri erinevuste põhjal võib paisumisvuugid jagada tüüpideks, nagu metallist lõõtsad ja kummist painduvad liitmikud, mis sobivad erinevatele rõhu-, temperatuuri- ja meediakeskkondadele.
Tehnilised põhimõtted ja konstruktsiooniprojekt:

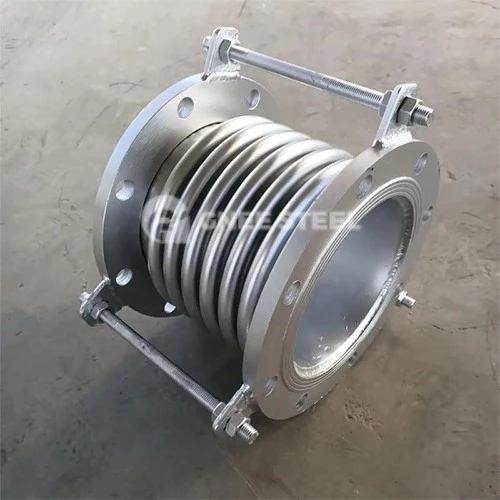

Paisumisvuugi põhikomponent on lõõts, mis on tavaliselt valmistatud roostevabast terasest või kummist. Võttes näiteks metallist lõõtsa, saavutab see õhukese seinaga metalli elastse deformatsiooni kaudu telg-, külg- või nurknihke kompensatsiooni. Näiteks üks -lõõtsatoru läbimõõduga 200 mm ja seinapaksusega 4 mm talub 30 mm paisumist/kokkutõmbumist 16-baarise rõhu all, mis sobib kõrgel -temperatuuril ja kõrgel -pingega keskkondades, nagu pidevvalumasinad. Kummist paisumisvuukide puhul kasutatakse EPDM-, NBR- või CR-kummimaterjale, kasutades mitmekihilist kummi ja tugevdavaid kihte, et saavutada vibratsiooni summutamine ja müra vähendamine. Nende torude paksus võib ulatuda 6 mm-ni ja äärikühendused toetavad Euroopa, Saksa ja Jaapani standardeid, kohandudes erinevate torustike süsteemidega.
Levinud paisumisvuukide materjalid on järgmised:
Metallist paisumisvuugid: metallist paisumisvuugid on tavaliselt valmistatud roostevabast terasest, vasest, alumiiniumist või muudest metallmaterjalidest. Need pakuvad selliseid eeliseid nagu kõrge tugevus, kõrge temperatuuritaluvus ja kõrge rõhukindlus, mistõttu need sobivad laiendusühenduste jaoks karmides keskkondades, kus on kõrge temperatuur, kõrge rõhk ja suur kiirus.
Kummist paisumisvuugid: kummist paisumisvuugid on tavaliselt valmistatud looduslikust või sünteetilisest kummist. Need pakuvad head painduvust ja kulumiskindlust, mistõttu sobivad paisumisühendusteks üldistes temperatuuri- ja rõhutingimustes.
Plastikust paisumisvuugid: Plastikust paisumisvuugid on tavaliselt valmistatud polüetüleenist, polüvinüülkloriidist või muudest plastmaterjalidest. Need pakuvad eeliseid, nagu kerge kaal, korrosioonikindlus ja kulumiskindlus, muutes need sobivaks üldiste keemiliste vahenditega paisumisühenduste jaoks.
Kasutamine ja stsenaariumid:
Sobiv paisumisvuukide tüüp tuleks valida vastavalt töötingimustele.
Metallist lõõtsad sobivad kõrgel-temperatuuril (nt 100 kraadi) ja kõrgel-rõhul (16 baari), näiteks diiselmootori väljalasketorustikus. kummist paisumisvuuke kasutatakse enamasti tavatemperatuuril-või madalal-temperatuuril ja madalal{8}}rõhul, näiteks veepuhastussüsteemide veepumpade sisse- ja väljalaskeavade korral.
Paigaldamise ajal tagage ääriku joondamine, et vältida ekstsentrilisusest põhjustatud liigset kohalikku pinget; Samuti jätke piisavalt paisumisruumi, et vältida paisumisvuugi liigset kokkusurumist või venitamist. Lõõtsa või kummikihi regulaarne kontrollimine pragude ja vananemise suhtes on pikaajalise ohutu töö tagamiseks ülioluline.
