Ääriku paisumisvuugid (tuntud ka kui ääriku paisumisvuugid või äärikut piiravad paisumisvuugid) on torujuhtmesüsteemides oluline kompenseeriv element. Neid kasutatakse peamiselt temperatuurimuutustest, mehaanilistest vibratsioonidest või vundamendi vajumisest põhjustatud teljesuunaliste, külgmiste või nurkade nihke neelamiseks, säilitades samal ajal torujuhtmesüsteemi tiheduse ja stabiilsuse.
Põhistruktuur ja funktsionaalsed komponendid
Äärikuga paisumisvuugid koosnevad tavaliselt järgmistest põhikomponentidest:
1. Korpuse torusektsioon: valmistatud süsinikterasest, roostevabast terasest või legeerterasest, mõlemas otsas keevitatud äärikutega torujuhtmete ühendamiseks ja sissetõmmatava lõõtsa või hülsskonstruktsiooniga keskel.
2. Paisumiselement: lõõts{1}}tüüpi paisumisvuugid põhinevad nihke kompenseerimise saavutamiseks mitme metalllainekihi elastsel deformatsioonil; sleeve{2}}tüüpi paisumisvuugid neelavad nihke sise- ja välistoru suhtelise libisemise kaudu (nõuab tihendusmaterjalide, näiteks grafiitpakendi, täitmist).
3. Piiranguseade: Äärikuga paisumisvuukide puhul reguleeritakse maksimaalset paisumiskogust poltide ja mutrite kombinatsiooniga, et vältida liigset venitamist või kokkusurumist, mis võib põhjustada konstruktsiooni rikkeid.
4. Tihendussüsteem: sisaldab kummist tihendusrõngaid, PTFE-pukse või metallist spiraalselt keeratud tihendeid, et tagada keskkonna lekkimine.
Tööpõhimõte
1. Aksiaalse nihke kompenseerimine: kui torujuhe kuumuse tõttu paisub, surutakse lõõts kokku või hülsi sisemine toru libiseb väljapoole, neelates pikenemist; kui see jahtumise tõttu kokku tõmbub, põrkub lõõts tagasi või naaseb hülss oma algasendisse.
2. Külgsuunalise nihke kohandamine: Hingemehhanismide või universaalliigendite konstruktsioonide abil on torujuhtmel lubatud horisontaaltasapinnas teatud nurga all painduda.
3. Vibratsiooni ja müra vähendamise mehhanism: lõõtsa painduv struktuur summutab tõhusalt pumba ja ventiili käivitamisel{1}} ja väljalülitamisel tekkivaid veehaamri laineid. Tegelikud mõõtmisandmed näitavad, et paisumisvuukide paigaldamine võib vähendada torujuhtme vibratsiooni amplituudi rohkem kui 60%.
4. Piirikaitsefunktsioon: kui nihe ületab kavandatud väärtuse, puutuvad piirpoldid kokku äärikuga, moodustades jäiga piirangu.
Rakendused ja tehnilised parameetrid
1. Küttetorusüsteem: Süsinikterasest kroom{1}}kaetud lõõtsad on valitud töötemperatuuridele alla 350 kraadi või sellega võrdne, rõhuklass PN16-PN25.
2. Veevarustus- ja drenaažitehnika: reoveepuhastites kasutatakse tavaliselt kummist ääriku paisumisvuuke; need on korrosioonikindlad-ja suudavad kompenseerida kuni 15-kraadiseid nurki.
3. Tööstuslikud erikeskkonnad. Naftajuhtmetel on määrde sissepritseavadega hülss ja tiheduse säilitamiseks pritsitakse perioodiliselt kõrgsurvel{1}}tihendusmääret.

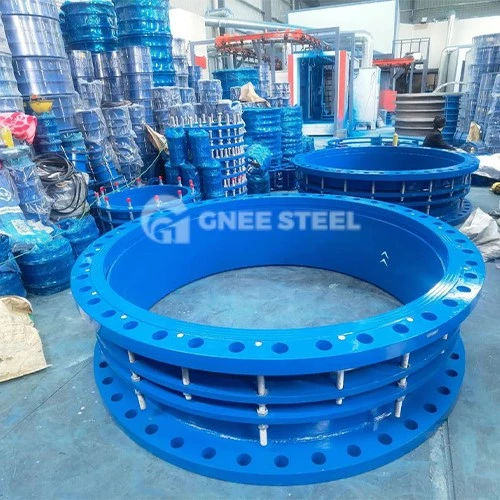

Müüa kohandatav äärikuga paisumisvuuk
