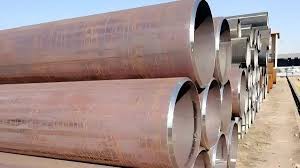

ASTM A501 kuum{1}}vormitud keevitatud konstruktsiooniterastoru
Ülevaade
ASTM A501on standardne spetsifikatsioonkuumvormitud keevitatud ja õmblusteta süsinikterasest konstruktsioonitorudainult ümara kujuga. See on mõeldudstruktuursed rakendusednormaalsel atmosfääritemperatuuril, pakkudes alternatiivi külm{0}}vormitud ASTM A500 torule.
Klassid ja mehaanilised omadused
| Hinne | Tõmbetugevus (min) | Saagise tugevus (min) | Pikenemine 2 tolli (min) |
|---|---|---|---|
| Hinne A | 45 000 psi (310 MPa) | 33 000 psi (230 MPa) | 25% |
| Hinne B | 58 000 psi (400 MPa) | 42 000 psi (290 MPa) | 23% |
Märkus.Hinne B on kõige sagedamini määratud.
Keemiline koostis (maksimaalne %)
| Element | Hinne A | Hinne B |
|---|---|---|
| Süsinik | 0.26 | 0.26 |
| Mangaan | 1.35 | 1.35 |
| Fosfor | 0.05 | 0.05 |
| Väävel | 0.05 | 0.05 |
| Vask (min) | 0.20* | 0.20* |
Minimaalne vask kehtib ainult siis, kui on ette nähtud kõrgendatud atmosfääri korrosioonikindlus.
Tootmisprotsess
TheERW (elektritakistiga keevitatud)toru toodabkuum-vormiminekõrgel temperatuuril, millele järgneb{0}}kõrgsageduskeevitus. See erineb ASTM A500-st, mis on külmvormitud. Protsessi tulemuseks on erinevad mehaanilised omadused ja seda kasutatakse tavaliselt paksemate -seinaga ja suurema läbimõõduga konstruktsiooni sammaste puhul.
Üldised suurused ja tolerantsid (tavaline)
| Parameeter | Tüüpiline vahemik | Tolerantsus |
|---|---|---|
| Välisläbimõõt | 4,5" kuni 24"+ | ±0,5% OD-st |
| Seina paksus | 0,188" kuni 1000"+ | +12.5%, -10% nominaalväärtusest |
| Pikkus | Kuni 65 jalga | +1/4", -0" lõikepikkuste jaoks |
Testimise nõuded
Tõmbekatse:2 katset soojuse, seina paksuse kohta.
Lamestamise test:Plastsuse kontrollimiseks (2 partii kohta).
Vastupidise lamestamise test:ERW toru keevisõmbluse kontrollimiseks (1 partii kohta).
Painde test:Materjali jaoks, mille paksus on 0,180 tolli või väiksem.
Hüdrostaatiline katse puudubnõutav (struktuuriline rakendus).
Peamised rakendused
Struktuursed veerud ja postitused(raske ehitus, kõrged{0}}tõusud)
Laagrivaiad
Rasked sõrestiku liikmed
Tööstuslikud tugistruktuurid
Seda kasutatakse tavaliselt seal, kus on vaja suuremat läbimõõtu ja paksemaid seinu võrreldes tavalise külmvormitud A500 HSS-iga.
Võtmete võrdlus: A501 vs. A500
| Funktsioon | ASTM A501 | ASTM A500 |
|---|---|---|
| Vormimisprotsess | Kuum-vormitud | Külmvormitud- |
| Saadaolevad kujundid | Ainult ümmargune | Ümmargune, ruudukujuline, ristkülikukujuline |
| Tüüpiline suurusvahemik | Suurem OD, raskem sein | Väiksem kuni keskmine OD |
| Saagise tugevus (klass B) | 42 000 psi | 46 000 psi |
| Ühine kasutamine | Rasked sambad, vaiad | Üldkonstruktsioon (talad, fermid, piirded) |
| Pinnaviimistlus | Veskikaal (kuum{0}}valtsitud) | Siledam (külmvaltsitud-valik) |
Kokkuvõte
ASTM A501 ERW toru on akuumvormitud konstruktsiooniterastoode-kõige paremini sobivadrasket koormust{0}}kandvad sambad ja surveelemendid. Selle peamine eelis on suure läbimõõduga paksude seinte olemasolu kuumvormimisprotsessi kaudu. Enamiku üldiste ruudu-/ristkülikukujuliste sektsioonide või kergemate osadega konstruktsiooniraamide jaoksASTM A500on tavaliselt eelistatud.
