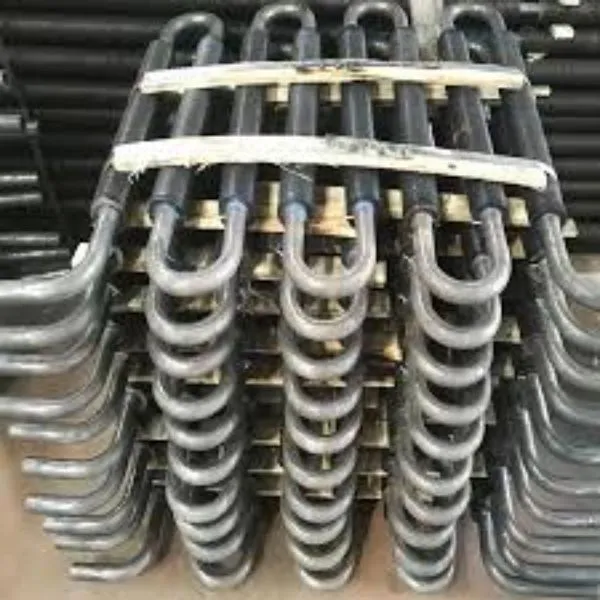

Serpentine uimedega torud|Painutage uimetorud

Serpentiinsete ribidega torud või painutatud ribiga torud on oluline soojusülekandeseadme tüüp, mida kasutatakse paljudes tööstuslikes rakendustes, näiteks boilerites ja soojusvahetites. Nende ainulaadne disain, millel on torude välispinna ümber keritud pidev uime ja painutus, suurendab toru pindala ja parandab soojusülekannet toru ja ümbritseva keskkonna vahel.

Millised on serpentiinsete uimedega torude peamised kasutusalad?

Peamised kasutusalad

Väikesed energiasäästuseadmed

Spetsiaalse serpentiinribaga toru saab konstrueerida nii, et see vastaks konkreetsetele nõuetele. Seda disaini saab optimeerida vastavalt seadme suurusele ja kujule ning vajalikele soojusülekande omadustele.

Taastuvenergia süsteemid

Serpentiinsete ribidega torusid saab kasutada päikesepaneelide või maa-aluste soojusallikate soojuse ülekandmiseks vette või muudesse vedelikesse. See protsess suurendab süsteemi efektiivsust ja vähendab energiatarbimist.

Elektroonika jahutus

Serpentiinribaga torusid saab kasutada soojuse ülekandmiseks elektroonilistest komponentidest, parandades nende jõudlust ja pikendades nende eluiga.

Serpentiinribaga torud on eriti kasulikud tööstusharudes, kus on vaja suurt soojusülekandekiirust, näiteks naftakeemia- ja elektritootmistööstuses. Neid saab kasutada mitmesugustes soojusvahetites, nagu näiteks kesta ja toruga või õhkjahutusega soojusvahetid, ning neid kasutatakse sageli rakendustes, kus ruumi on vähe.

Üldiselt sõltub väikeste energiasäästuseadmete jaoks mõeldud spetsiaalse serpentiinribaga toru konstruktsioon seadme konkreetsest rakendusest ja nõuetest. Kuid hoolika disaini ja optimeerimisega võivad need torud mängida olulist rolli paljude energiasäästuseadmete tõhususe ja jõudluse parandamisel.

Serpentiinsete uimedega torude suurus:

Serpentiinsete ribidega torud on saadaval laias valikus suurustes ja uimetüüpides, et vastata erinevatele rakendusnõuetele. Serpentiinsete ribidega torude peamised suuruse parameetrid on järgmised:

Toru läbimõõt: toru läbimõõt on alustoru välisläbimõõt, mis võib olenevalt rakendusest ulatuda mõnest millimeetrist mitme tollini.

Uime kõrgus: uime kõrgus on kaugus alustorude välispinna ja uime kõrgeima punkti vahel. Uimede kõrgus võib ulatuda mõnest millimeetrist mitme sentimeetrini.

Uime paksus: uime paksus on uime materjali paksus, mis võib varieeruda sõltuvalt uime tüübist ja rakendusnõuetest.

Uime samm: uime samm on kaugus külgnevate uimede vahel mööda torude ümbermõõtu. Uimede sammud võivad olenevalt rakenduse nõuetest erineda.

Uimede tüübid, mida tavaliselt kasutatakse serpentiinsete uimedega torudes, on järgmised:

Ekstrudeeritud fin

Ekstrudeeritud ribidega torudel on uimed, mis moodustatakse ribimaterjali ekstrudeerimisel läbi matriitsi alustorude välispinnale. Selle protsessi tulemuseks on uimed, mis on kindlalt alustoru külge kinnitatud ja millel on suurepärased soojusülekande omadused.

L-jalg

L-jala ribidega torudel on uimed, mis kinnitatakse alustoru külge L-kujuliste jalgade abil, mis on keevitatud või joodetud torude välispinna külge. Seda tüüpi uimed tagavad hea soojusülekande ja sobivad kasutamiseks kõrgel temperatuuril.

G-Fin

G-uimega torudel on uimed, mis saadakse lameda uimematerjali riba rullimisel G-kujuliseks konfiguratsiooniks ja seejärel kinnitades see mehaaniliste meetoditega alustoru külge. G-fin torudel on kõrge soojusülekande kiirus ja need sobivad kasutamiseks kompaktsetes soojusvahetites.

Rihvelsoom

Rihveldatud ribidega torudel on ribid, mis on moodustatud alustorude välispinna rihveldamisel, et tekitada väikesed ribid, mis suurendavad soojusülekande pindala. Rihveldatud uimed sobivad rakendusteks, kus on vaja suurt soojusülekandekiirust.

hFW Tugev rib

Kõrgsagedusega keevitatud tahke ribi torudel on pidev rib, mis keevitatakse kõrgsagedusliku keevitusprotsessi abil alustoru välispinnale. Uimed võivad olla valmistatud erinevatest materjalidest, nagu süsinikterasest ribad, legeerterasest ribad ja roostevabast terasest ribad.

HFW sakiline fin

Kõrgsagedusega keevitatud sakilise ribiga torudel on seevastu sakiliste servadega uimed, mis keevitatakse kõrgsageduskeevitusprotsessi abil alustoru külge. Uimede servad tekitavad vedelikuvoolus turbulentsi, mis suurendab soojusülekandetegurit ja parandab soojusvaheti üldist efektiivsust.

Serpentiinsete ribidega torude peamise suuruse ja ribitüübi valik sõltub konkreetsetest rakendusnõuetest, nagu soojusülekande kiirus, vedeliku voolukiirus ja rõhulangus.
