High Flux Tube|Paagutatud High Flux Tube|High Flux soojusvahetustoru

Toodete kirjeldus

Mis on suure vooluga toru?

Suure vooluga torud on teatud tüüpi soojusvaheti torud, mis on ette nähtud suure soojusülekande ja suure vedeliku kiirusega toimetulemiseks. Neid torusid kasutatakse tavaliselt rakendustes, kus on vaja üle kanda suures koguses soojust, näiteks elektritootmises, naftakeemiatööstuses ja heitsoojuse taaskasutussüsteemides.

Suure vooga torusid iseloomustavad nende kõrged soojusülekandetegurid, mis näitavad, kui hästi suudab soojusvaheti toru soojust läbi voolavate vedelike vahel üle kanda. Need torud on konstrueeritud spetsiaalse geomeetriaga, mis võimaldab suurendada turbulentsi ja vedelike segunemist, mille tulemuseks on suurem soojusülekande kiirus.

Suure vooluga torude kasutamise üks peamisi eeliseid on nende võime taluda suuri vedeliku kiirusi. See võimaldab suurendada soojusülekande kiirust ja tõhusust soojusvahetisüsteemides. Lisaks on suure vooluga torud sageli projekteeritud nii, et need oleksid saastumise ja korrosiooni suhtes vastupidavamad, mis võib vähendada hooldusvajadusi ja pikendada soojusvaheti eluiga.

Saadaval on mitut erinevat tüüpi kõrgvoolutorusid, millest igaühel on oma spetsiifiline disain ja rakendus. Mõned levinumad tüübid hõlmavad järgmist:

1. Helical High Flux torud: neid torusid iseloomustavad nende spiraalsed ribid, mis suurendavad toru pindala ja parandavad soojusülekande efektiivsust.

2. Suurendatud pindalaga torud: nendel torudel on nende erilise geomeetria tõttu suurem pindala, mis võimaldab suurendada vedeliku turbulentsi ja segunemist.

3. Sisemiselt täiustatud torud: nendel torudel on suurem sisepind, tavaliselt turbulaatorite või muude sisemiste geomeetriate abil, mis parandavad vedeliku segunemist ja soojusülekannet.

Üldiselt on suure vooga torud mitmekülgne ja tõhus lahendus suurte soojushulkade ülekandmiseks mitmesugustes tööstuslikes ja kaubanduslikes rakendustes. Nende võime taluda suurt vedeliku kiirust, takistada saastumist ja korrosiooni ning pakkuda kõrgeid soojusülekandekoefitsiente teeb neist usaldusväärse ja kulutõhusa valiku paljude soojusvahetisüsteemide jaoks.

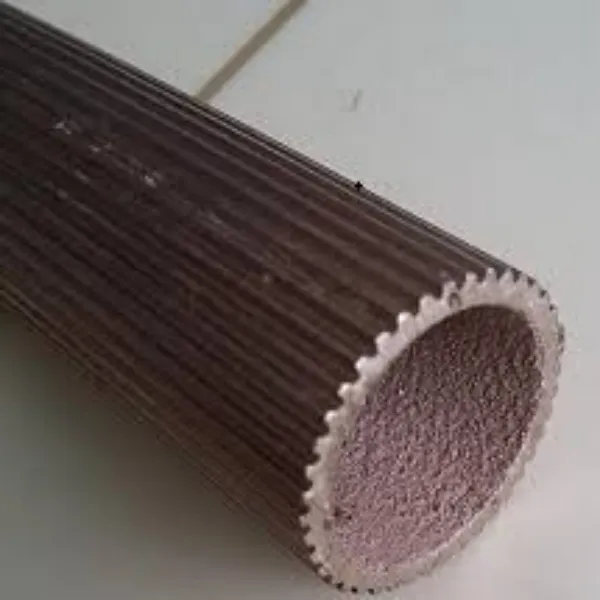

Paagutatud kõrgvooga toruon väga tõhus soojusvahetustoru, millel on spetsiifiline struktuur tavalise soojusvahetustoru pinnal, mis on paagutatud pulbermetallurgia meetodil. Pinna poorse kihi nõgus auk on omavahel ühenduses ja keeva soojusülekannet saab ilmselgelt suurendada ja soojusülekande efekti saab suurendada rohkem kui 20 korda. See kehtib seni kõrgeima torutüüpi soojusülekandeelemendi soojusülekandeteguri kohta, mis on eriti kohaldatav alkaanide, alkeenide, alkoholide, näiteks freoonikeskkonna puhul.

Võrreldes tühja toruga on paagutatud pinnaga poorsel torul järgmised eelised:

(1) see võib märkimisväärselt suurendada keemistemperatuuri, vähendada soojusülekande pindala umbes poole võrra ja sellel on laialdased kasutusvõimalused keemia- ja naftakeemiatehastes, nagu suur etüleen ja suured aromaatsed ühendid.

(2) väga väikese erinevuse korral keemistemperatuuri säilitamisel on madala maitsega energia taaskasutus ja madalal temperatuuril keev soojusülekanne suure väärtusega, mida saab kasutada kuumutatava auru temperatuuri vähendamiseks.

(3) kriitiline soojuskoormus on rohkem kui 50% suurem kui tavalisel torul.

(4) on hea skaala pärssimisega.

Ühest küljest võib suure vooluga toru vähendada auruvajadust. Teisest küljest võib see parandada soojusülekandevõimet. Suures soojusülekandesüsteemis on väikeste temperatuuride erinevuste vajaduse tõttu vajalik ümberkatelde arv väga suur. Kõrgvooga toru kasutamine võib vähendada 3/4 ümberboilerite kogust ja temperatuuri erinevust ΔT on vaja vaid 5 kraadi võrra. Kasutades traditsioonilise tühja toru asendamiseks kõrgvooga toru, saame kõrvaldada soojusülekande kitsaskohad, rahuldada suurema soojusülekande koormuse ja oluliselt suurendada tootmist. Samal ajal, säilitades masina tõhususe, võib see madalama aururõhu kasutamisega kulusid vähendada.

Karastatud tooted on järgmised:

Paagutatud poorne kate välispinnale / madalad ribid sisepinnale, Cannelure välispinnale / paagutatud poorne kate sisepinnale, Saehamba pind välispinnale / paagutatud poorne kate sisepinnale, ribid välispinnale/ paagutatud poorne kate sisepinnale.

1.1 Kõrgvoolutoru materjal ja suurus

Materjal: süsinikteras, alumiinium ja nii edasi.

Suurus: välisläbimõõt 15-40mm, pikkus 500-12000 mm

Tavaolukorras on High Flux toru keskosa tugevdatud. Tasapinnalised otsad on siledad, nii et seda on lihtne kanda ja laiendada. Suure vooluga toru saab teha OEM-i vastavalt klientide vajadustele. Tooted on pakitud puidust kastidesse.

1.2 Kõrgvooga soojusvahetite kasutatav keskkond

Etüleenglükool, dietüleenglükool, etüleenglükool, etaan, propüleen, etüülalkohol.

1.3 Suure vooga soojusvahetite rakendused

Suure vooga soojusvahetit saab kasutada faasimuutusseadmetes, näiteks karburaatoris, aurustis, kondensaatoris ja taasboileris jne. Täpsemalt, näiteks etüleenkarburaator, etüleeni eraldusseadme õhukondensaator ja taasboiler, etüleenglükooli aurustamise kombineeritud tehas ja aromaatne, õhueraldusseadme peamine kondensaator-aurusti. Samuti maagaasi veeldamine, krüogeenne jahutamine, õhu eraldamine ja merevee magestamine jne.

1) Nafta rafineerimis- ja naftakeemiatehased

Näiteks etüleeni eraldusseadme õhukondensaator ja ümberboiler, etüleeni karburaator, katalüütiline lägaõli aurusti, etanooli aurusti ja etüleenglükooli aurusti jne. See võib vähendada soojusülekande pindala rohkem kui 80% ja vähendada ka külmiku hobujõudu. Pikaajalise tööprotsessi käigus on poorne pind, millel on tõhustatud keemistemperatuuri ülekanne, väga stabiilne ning koksimist ega katlakivi teket pole toimunud. Samal ajal võib see oluliselt vähendada soojuskandja tarbimist kuni soojuskandja temperatuuri alandamiseni.

2) Maagaasi puhastus- ja eraldusseadmed

Näiteks krüogeense õhueraldustehase reboileri kondensaatorites. Ühest küljest võib see vähendada aurustamise esialgseid kulusid - kondenseeruv (jahutus) soojusvaheti (soojusülekande pinda väheneb); Teisest küljest võib see väikese töötemperatuuri erinevuse tõttu vähendada energiatarbimist.

3) Merevee magestamine ja heitsoojuse kasutamine

1.4 Suure vooga soojusvaheti ökonoomsuse analüüs

Megatonnise etüleeniseadmete komplekti ehitamiseks on koguinvesteering tavaliselt üle 20 miljardi RMB, ajalooandmete kohaselt moodustavad soojusvahetid ligikaudu 30% koguinvesteeringust, soojusvahetite maksumus igas suures etüleeniprojektis ulatub peaaegu peaaegu 7 miljardit RMB. Kuid kuna Hiina energiakasutuse efektiivsus on vaid 34%, mis on võrdne arenenud riikide omaga 20 aastat tagasi, mis on kümme protsenti madalam kui praegu. Suurema efektiivsusega soojusvaheti väljatöötamine väiksema temperatuurierinevuse ja väiksema soojusülekandepinnaga võib olla esimene samm, mis on otseselt seotud tööstusliku energiasäästu arendamisega. Kõrgvooga toru ja suure kasuteguriga soojusvahetite kasutamine on kõige tõhusam ja ka kõige ökonoomsem vahend energiakasutuse efektiivsuse parandamiseks.

Praegu kasvab nõudlus suure voolutoru järele Hiinas kiiresti, etüleenitööstuses ja muudes valdkondades on suure vooluga torudel ja suure tõhususega soojusvahetitel lai kasutusvõimalused, seega on sellel suur potentsiaalne turunõudlus. Ameerika Ühendriikides, Jaapanis ja Saksamaal on palju kõrge efektiivsusega soojusülekandetorusid, kuid tehnoloogia on Hiina jaoks endiselt saladus, nii et kodumaine etüleenitööstus oli sunnitud kasutama imporditud kõrge vooluga torusid.

Meie ettevõtte välja töötatud suure vooga torud võivad vähendada traditsiooniliste soojusvahetite soojusülekande pinda ja suurust (umbes 80%), samuti vähendada suurtes projektides soojusvahetite kogust ja vähendada torustikku, kontrollida vundamendi ehitust ja lennuki maandumiskulusid. Asendades olemasolevas tehases soojusvahetite torukimbu, saab uuesti kasutada originaalpead, kesta, torustikku jne.
