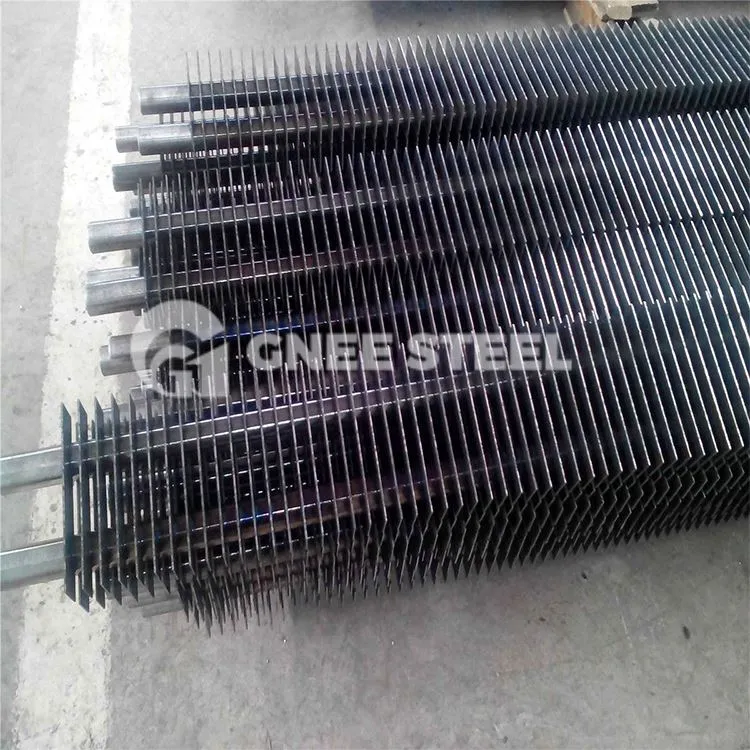

H-tüüpi ribidega toru
H-tüüpi ribidega torudon soojust{0}}juhtivad torud katla ökonomaiseri sees. Neid nimetatakse H--tüüpi ribidega torudeks, kuna nende kuju meenutab H-tähte. Uimega torud jagunevad veel ühe- ja kahekordseks H-tüüpideks. Neid kasutatakse laialdaselt täiustatud soojusvahetuselementidena elektrijaamade katelde, tööstuskatelde, ahjude ja mereelektrijaamade suitsugaaside heitsoojuse taaskasutussüsteemides.
H-tüüpi ribiga toru materjal ja suurus:
|
Alustoru OD (mm) |
Alustoru paksus (mm) |
Uime kõrgus (mm) |
Uime paksus (mm) |
Uime samm (mm) |
|
25,4 mm ~ 50,8 mm |
2,5 mm ~ 5,0 mm |
50 mm ~ 100 mm |
0,5 mm ~ 3,0 mm |
5 mm ~ 25,4 mm |
|
Alustoru materjal |
Fine materjal |
Toru pikkus (Mtr) |
||
|
Süsinikteras, legeerteras, roostevaba teras, ND teras |
Süsinikteras, legeerteras, roostevaba teras, ND teras |
Vähem kui 15 Mtrs või sellega võrdne |
||
Standardsed uimematerjalid
| ASME | ASTM | ET | uime paksus | fintipi temperatuur |
|---|---|---|---|---|
| SA1008 | 1,0338 (DC04) | 0,8 mm kuni 3,0 mm | max . 490 kraadi C | |
| A240 TP410S | 1,4000 (X6Cr13) | 0,8 mm kuni 3,0 mm | max . 650 kraadi C | |
| A240 TP409 | 1,4512 (X2CrTi12) | 0,8 mm kuni 3,0 mm | max . 650 kraadi C | |
| A240 TP304 | 1,4301 (X5CrNi18-10) | 0,8 mm kuni 3,0 mm | max . 850 kraadi C | |
| A312 TP16L | 1,4404 (X2CrNiMo17-12-2) | 0,8 mm kuni 3,0 mm | max . 850 kraadi C | |
| A312 TP316 Ti | 1,4571 (X6CrNiMoTi17-12-2) | 0,8 mm kuni 3,0 mm | max . 850 kraadi C | |
| A312 TP310S | 1,4845 (X8CrNi25-21) | 0,8 mm kuni 3,0 mm | max . 1000 kraadi C |
H-tüüpi ribidega torude eelised:
1. Suurepärane -kulumisvastane jõudlus. Kulumine on peamiselt tingitud torule sattunud tuhaosakeste löögist ja lõikavast mõjust. Toru ümber on kulumine tõsine horisontaaljoonest 300 kraadi juures. Kui s1/d=s2/d=2, on kulumismäär siin 3 korda suurem kui keskmine väärtus. korda. Õhuvoolu suuna muutumise tõttu astmelise paigutuse korral on teise rea kulumine tõsine. Kui sl/d=s2/d=2, on teise rea kulumine kaks korda suurem kui esimese rea kulumine. Pärast seda on iga rea kulumine üldiselt 30%-40% suurem kui esimese rea kulumine. Järjestikuse paigutuse - ridade paigutus on sama, mis astmeline paigutus. Tulevikus kuluvad iga rea torud õhuvoolu mõju tõttu vähem. Samadel tingimustel on liinisiseste torukimpude kulumismäär 3-4 korda väiksem kui astmeliste torukimpude kulumine. Toru kulumiskiirus on võrdeline suitsugaaside kiiruse ebatasasuste koefitsiendiga KV3,33 ja lendtuha kontsentratsiooni ebatasasuste koefitsiendiga KU. H-kujuline ribiga toru alam-ökonomaiser on paigutatud järjestikku. H-kujulised uimed jagavad ruumi mitmeks väikeseks alaks ja omavad õhuvoolule voolu ühtlustavat mõju. See erineb tavalisest torust{37}}alamökonomiserist ja spiraalsest ribist alamökonomiserist, mis on paigutatud astmelistesse ridadesse. Võrreldes ökonomaiseri ja pikisuunalise uimega alamökonaiseriga on samadel muudel tingimustel kulumisiga 3-4 korda pikem. Suitsugaaside külgmine deflektor kaitseb põlveosa.
2. Tolmu kogunemine väheneb ning tolm koguneb toru tagaküljele ja tuulepoolsele küljele. Torude astmeline paigutus muudab torude mahapesemise lihtsaks ja tagaküljel on vähem tolmu. Järjestikku paigutatud torude puhul, kuna õhuvoolul ei ole lihtne torude tagumist osa ära pesta, kogunevad järjestikku paigutatud torud rohkem tolmu kui astmelistes ridades. "H" tüüpi ribid on keevitatud toru mõlemale küljele, kuhu koguneb vähem tolmu, ja õhuvool liigub otse ilma õhuvoolu suunda muutmata, nii et ribidesse koguneb vähem tolmu. "H"-kujuliste ribide keskel on 4-10 mm vahe, mis võib suunata õhuvoolu toruribidele kogunenud tolmu eemaldamiseks. Kuna ribide spiraalnurk suunab õhuvoolu suunda muutma, koguneb ribitoru tõsist tolmu. Seda ei saa kasutada säästurite jaoks, mis ei moodusta lahtist tolmu.
3. Ruum on kompaktne ja kulud on väiksemad. Torugrupp on tugevasti tihendatud ja saba suitsukaevu kõrgus väheneb. Üldkaal on oluliselt vähenenud, mis vähendab vedrustussüsteemi koormust. Vähendage ökonomaiseri ja katla üldkulusid.
4. Vähendage suitsugaasipoolset takistust ja vähendage indutseeritud tõmbeventilaatori töö- ja investeerimiskulusid.
5. Vähendage keevisliidete arvu ja parandage töökindlust.
H Finned Tube laos
