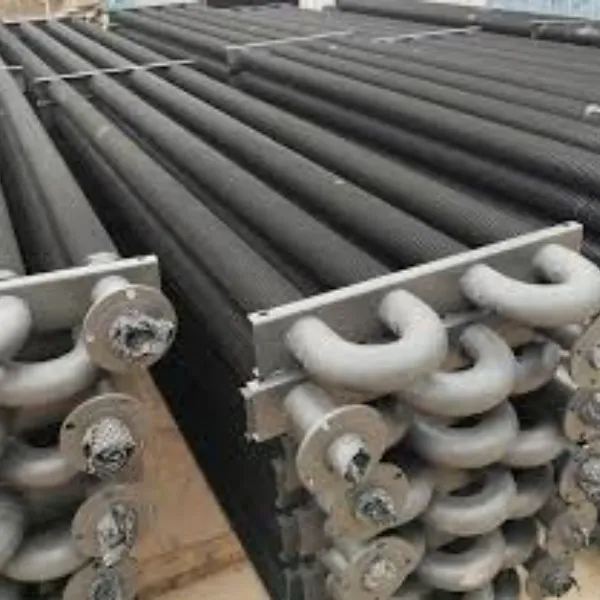

Finned Tube Bundle|Finned Pipe Bundle

Toodete kirjeldus

1. Mis on ribidega torukimp?

Uimega torukimbu, mis koosneb mitmest teatud reeglite järgi paigutatud ribidega torust, nimetatakse ribidega torukimbuks. Uimega torusoojusvaheti võib koosneda ühest või mitmest ribiga torukimbust.

2. Mis on uimega torukimbu koostis?

Uimeline toru (mitu toru): soojusülekande põhielement.

Torukarp (päis) või toruplaat: päis, põlve või terasplaat, mis ühendab ribitoru kahte otsa.

Kui ribiline toru on ühendatud päise või torulehega, on ribidega torude vaheline kaugus fikseeritud ja torukarp moodustab torus oleva vedeliku jaoks pideva voolukanali. Raam: toetage ja kinnitage kogu ribidega torukimp.

3. Uimedega torukimbu paigutus?

Uimega torude komplekti puhul on ribiga torude paigutuse valik ülioluline. On kahte tüüpi paigutust: astmeline ja järjestikune. Niinimetatud astmeline paigutus viitab torude ristpaigutusele õhuvoolu suunas, samas kui in-line paigutus viitab torude järjestikusele paigutusele õhuvoolu suunas.

Järgnev joonis viitab sellele, et erineva uimestruktuuriga ribidega torusid, nagu ristkülikukujulised ribid või terviklikud plaadiribid (nimetatakse ka plaadiribideks), saab samuti jagada astmelisteks ja järjestikusteks.

Joonisel olev nool tähistab vedeliku voolu suunda väljaspool toru, S1 tähistab torude ristvahet ja S2 tähistab pikisuunalist torude vahekaugust.

Ridasisese ja astmelise paigutuse eelised ja puudused:

Järjestikune paigutus: kui vedelik voolab ümber toru väliskülje, on häire väike ja soojusülekandetegur madal, kuid eeliseks on see, et takistus on väike.

Ristrida: kui vedelik voolab ümber toru väliskülje, on sellel suured häired ja kõrge soojusülekandetegur, kuid puuduseks on suur takistus. Kui takistuse langusele pole rangeid piiranguid, tuleks eelistada astmelist paigutust; Kui nõutav takistuse langus on väga väike, tuleb valida järjestikune paigutusskeem.

4. Uimega torude päise struktuurne vorm

Kui ribidega torukimpude paigutuse vorm (järjekorras või astmeliselt ja torude vahekauguse valik) määratakse peamiselt torust väljapoole jääva vedeliku soojusülekande nõudeid arvesse võttes, siis torukarbi vorm ja struktuur on peamiselt tingitud. põhineb toru sees oleva vedeliku rõhu ja soojusülekande nõuetel.

Üldiselt järgitakse järgmisi põhimõtteid:

(1) Kui vedeliku rõhk torus on suhteliselt kõrge, valitakse tavaliselt toru päiseks suure läbimõõduga ümmargune toru. Näiteks katlarakendustes kasutavad peaaegu kõik torukarpide/torupeadena ringikujulisi torusid.

(2) Õhkjahuti kasutamisel eelistatakse ruudukujulist torupäist.

Ruudukujulise torupäise eeliseks on see, et korraga saab ühendada mitu rida uimetorusid. Kui torus on auru kondenseerumine, on vaja suurt aururuumi ja on vaja ühendada torupea koos mitme torureaga.

(3) Kui temperatuuri erinevus torus oleva vedeliku sisse- ja väljalaskeava vahel on suur, võib torukarp deformeeruda torupanga erineva soojuspaisumise tõttu. Sel juhul tuleks kasutada lagunemistüüpi torukasti.

(4) Välja arvatud esimene ja viimane torukimpude rida, mis peavad olema ühendatud vastavate torukarpidega, tuleks teised read ühendada üks-ühele põlvede abil.
