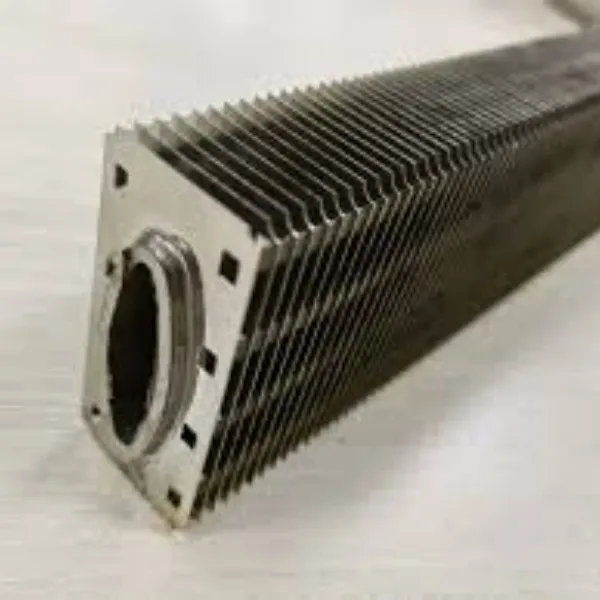

Elliptiline toru ristkülikukujuliste uimedega toruga| Ovaalne uimedega toru

Elliptilise ribidega toru konstruktsioonis on kasutatud elliptilise kujuga toru, millel on tõhus õhufoolium, et minimeerida õhuvoolu takistust, kuigi need ristkülikukujulised ribid võivad ümmarguste torude tüüpidega võrreldes parandada soojusülekande omadusi.

Ovaalne ribiga toru on teatud tüüpi soojusvaheti, millel on ovaalse kujuga alustoru, millel on välised ristkülikukujulised ribid. Selle disaini variandid hõlmavad ovaalseid ristkülikukujulisi ribidega torusid, ovaalseid ribidega torusid, ovaalseid ümmargusi ribidega torusid, spiraalseid ovaalseid lamedaid torusid ja ovaalseid H-kujulisi ribidega torusid. Neid ovaalseid ribidega torusid eelistatakse üha enam tänu nende suuremale efektiivsusele võrreldes traditsiooniliste ümarribidega torudega, mistõttu on need levinud sellistes sektorites nagu etüleeni tootmine ja nafta rafineerimine.

Nende ribide korrosioonikindlus on pärast kuumtsingimist väga kõrge. Need uimetorud on võrreldes teist tüüpi ribtorudega väga kompaktsed ja nende soojusülekande efektiivsus on märkimisväärne. Nii et seda nimetatakse ka kuumtsingitud elliptilisteks / ovaalseteks torudeks.

1. Valmistage õmblusteta või keevitatud ovaalne terastoru;

2. Torkasid ristkülikukujulised uimed läbi terasrullide vormi;

3. Täitke uimed automaatselt elliptilistesse torudesse;

4. Uimega torud kuumtsingitud. Uimeline toru kasteti sulatatud tsingi mahutitesse. Uime ja südamiku toru vaheline tühimik on täielikult täidetud tsingiga.

1. Võrreldes ümmarguse ribiga toruga on elliptilise ribiga toru kompaktset paigutust lihtsam saavutada, mis vähendab kogu soojusvaheti üldist mahtu, vähendades seega põrandapinda. Minimeerib soojusvaheti üldist suurust ja jalajälge.

2. Elliptiliste ribidega torude kujuomaduste tõttu on õhupoolne takistus väike ja vedelike vaheline soojusülekandetegur suureneb; Soojustakistus torus on suhteliselt väike, mis suurendab torus oleva vedeliku soojusülekannet. Parandab vedelike vahelist soojusülekandetegurit, suurendades tõhusust.

3. Elliptiliste ribidega torude soojusülekandepindala on suurem kui sama ristlõikepindalaga ringikujulistel torudel, kuna elliptiliste torude soojusülekande ümbermõõt on sama ristlõikepinna all pikem. Pakub suuremat soojusülekande perimeetrit kui ümmargused torud, parandades jõudlust.

4. Ristkülikukujulised terasribid on kõige sagedamini kasutatavad suure tugevusega elliptilised ribidega torud. Alustoru ei tohiks talvel külmuda ja sellel on pikk kasutusiga. Ristkülikukujulised terasribid tagavad vastupidavuse ja pikaealisuse, vältides selliseid probleeme nagu külmumine ja pragunemine külma ilmaga.

5. Kuna elliptilisi ribidega torusid saab paigutada kompaktsemalt, on esirea torudel suurem mõju tagumise rea torudele. Torude välist voolutakistust saab vähendada tagumiste ridade torude ribide vahekauguse suurendamisega, kuid toruridade arv ei tohiks olla liiga suur. Kompaktne konfiguratsioon vähendab välist voolutakistust, optimeerides tõhusalt õhuringlust.

6. Elliptiliste ribidega torude maksimaalne töötemperatuur ulatub 400 kraadini.

Kiire pakkumise edastamiseks võtame teile hea meelega vastu üksikasjalik päring, mis sisaldab järgmist:

• Alustoru materjal

• Alustoru suurus (OD x laius x pikkus)

• Uimematerjal

• Uime tüüp

• Uime läbimõõt või kõrgus

• Uime paksus

• Uimed tolli, meetri või uime sammu kohta

• Siledate uimedeta otste pikkus

• Uimega torude kogus

(Täiendav valmistamine, näiteks torude painutamine või keevitamine toruplaadiks või sõlmeks)
