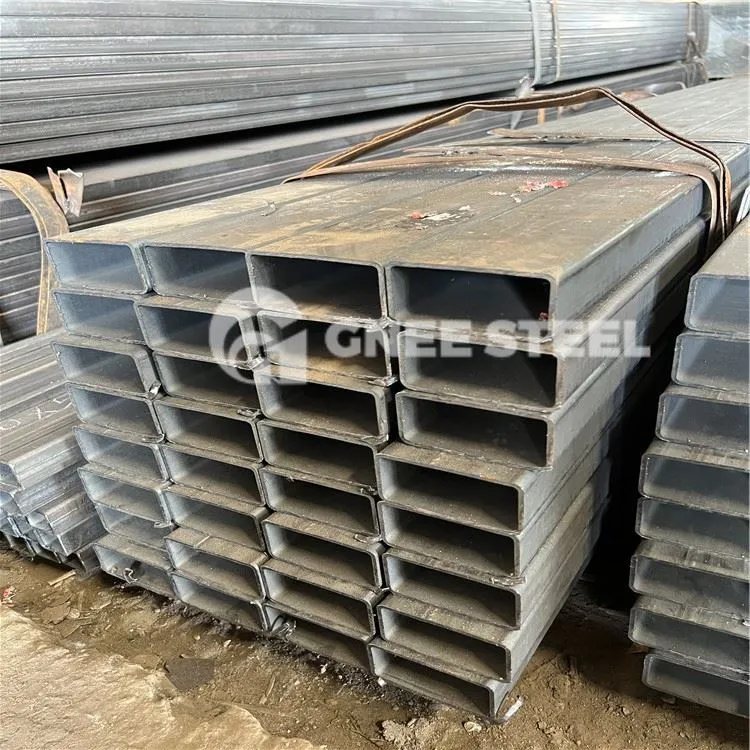

JIS G3466 süsinikterasest ruudukujulised ja ristkülikukujulised torud

JIS G3466 on Jaapani tööstusstandard. JIS G3466 ruudu- ja ristkülikukujulised torud on süsinikterasest torud, mida kasutatakse tsiviilehituses, ehituses ja muudes konstruktsioonirakendustes.

JIS G3466 ruudu- ja ristkülikukujulise toru spetsifikatsioon

Hind: 400 STKR, 490 STKR

Ruudu suurus: 40*40mm-350*350mm

Ristkülikukujuline suurus: 20*50mm-200*400mm

Seina paksus: 1.6-12mm

Kasutamine: tsiviilehituses, arhitektuuris, muudes ehitistes

Tehnika: külmviimistlus, kuumviimistlus, ERW

MOQ: 3 tonni

Maksetingimused: T/T, L/C

JIS G3466 struktuurne toruKeemiline koostis:

Terase klass	Keemiline koostis %
	C	Si	Mn	P	S
400 STKR	0,25 max	-	-	0.040 max	0.040 max
490 STKR	0,18 max.	0.55 max.	1,50 max.	0.040 max	0.040 max

JIS G3466 süsiniku struktuurtoruMehaanilised omadused:

Terase klass	Tõmbetugevus	Saagikuse tugevus	Pikendus %
	N/mm²	N/mm²	(Nr.5 katsekeha)
400 STKR	400 {41} min.	245 {25} min.	23 min.
490 STKR	490 {50} min.	325 {33} min.	23 min.

JIS G3466 süsiniku struktuurtoru



































Viis meetodit JIS G3466 ristkülikukujuliste torude pinnadefektide tuvastamiseks

1. Pöörisvoolu testimine
Pöörisvoolu testimist on mitmel kujul, sealhulgas tavaline pöörisvoolu testimine, kaugvälja pöörisvoolu testimine, mitme sagedusega pöörisvoolu testimine ja impulss-pöörisvoolu testimine. Kasutades pöörisvooluandureid, genereerivad JIS G3466 konstruktsioonitorude pinnal olevad erinevat tüüpi ja kujuga defektid erinevaid signaale. Selle meetodi eelised on kõrge tuvastamise täpsus, kõrge tundlikkus, kiire tuvastamise kiirus ja võime tuvastada nii torude pinda kui ka aluspinda, olenemata pinna saasteainetest, nagu õli. Puudused hõlmavad suurt valetuvastussagedust, kus mittedefektseid struktuure võidakse defektidena valesti tuvastada, ja raskusi tuvastamise eraldusvõime reguleerimisel.

2. Ultraheli testimine
Kui ultrahelilained sisenevad materjali ja ilmnevad defekt, peegeldub osa helilainest. Saatja ja vastuvõtja saavad analüüsida peegeldunud laineid, et defekte täpselt tuvastada. Ultraheli testimist kasutatakse tavaliselt sepiste kontrollimiseks, pakkudes kõrget defektide tuvastamise tundlikkust. Keerulise kujuga torude kontrollimine on aga keeruline, ristkülikukujulistel torudel on vaja teatud pinna siledust ning sondi ja kontrollitava pinna vahelise tühimiku täitmiseks on vaja ühendusainet.

3. Magnetosakeste testimine
Magnetosakeste testimine toimib, luues JIS G3466 ristkülikukujulise toru materjalis magnetvälja. Kui esineb pinna- või pinnalähedasi katkestusi või defekte, moonduvad magnetvälja jooned lokaalselt, tekitades nendes katkestustes magnetpoolused. Eeliste hulka kuuluvad väikesed investeeringud seadmetesse, kõrge töökindlus ja intuitiivsed tulemused. Puuduseks on kõrged tegevuskulud, võimetus defekte täpselt klassifitseerida ja aeglasem tuvastamiskiirus.

4. Infrapuna testimine
Kasutades kõrgsageduslikke induktsioonpooli, tekitatakse JIS G3466 ristkülikukujuliste torude pinnale pöörisvoolud. Need voolud põhjustavad defektsete piirkondade tarbimist rohkem elektrienergiat, mis tõstab kohalikku temperatuuri. Selle temperatuuri tõusu infrapunatuvastus aitab kindlaks teha defektide sügavuse. Infrapunatesti kasutatakse üldiselt defektide tuvastamiseks tasastel pindadel ja see ei sobi ebatasastele metallpindadele.

5. Magnetvoo lekke testimine
Magnetvoo lekke testimise meetod on väga sarnane magnetosakeste testimisele, kuid pakub magnetosakeste testimisega võrreldes laiemat rakendusala, suuremat tundlikkust ja suuremat usaldusväärsust.
