API 5L X120 LSAW keevitatud toru
API 5L X120 on üks Ameerika naftainstituudi (API) määratletud{0}}tugevamaid torujuhtmete teraseid, mis on spetsiaalselt loodud ekstreemsete-tingimustega nafta- ja gaasiülekandetorustike jaoks. "X" tähistab torutoru ja "120" näitab minimaalset voolavuspiiri 120 ksi (umbes 827 MPa), muutes selle kriitiliseks materjaliks tänapäeva kõige arenenumates energiataristuprojektides.
API 5L X120 keevitatud toru, ülitugev + suurepärane sitkus, sobib kõikide polaar- ja süvamere stsenaariumide jaoks,klõpsake eksklusiivsete kohandatud lahenduste saamiseks!
API 5L X120 toru spetsifikatsioon
| Üksus | Parameeter |
|---|---|
| Standardne | API 5L 46. väljaanne / ISO 3183 |
| Hinne | X120 (L830) |
| Tootetase | PSL1 / PSL2 (PSL2 rangem) |
| Tootmisprotsess | Õmblusteta, LSAW, UOE, JCOE |
| OD vahemik | 21,3 – 1422 mm |
| WT vahemik | 2,11 – 40 mm |
| Tarnetingimus | +N, +Q+T, +M |
| Ülevaatuse nõuded | 100% UT + RT, hüdrotest, löök, DWTT |
| Sertifitseerimine | NACE MR0175, HIC TEST, SSC TEST, IBR-ühilduv |
API 5L X120 suure tootlikkusega süsinikterasest torude keemiline koostis
PSL2-klassi API 5L X120 õmblusteta või keevitatud toru tüüpiline keemiline koostis (massiosa%):
| Element | C | Mn | P | S | V | Nb | Ti | CEIIW |
|---|---|---|---|---|---|---|---|---|
| Max | 0.10 | 1.80 | 0.020 | 0.010 | 0.10 | 0.06 | 0.03 | Väiksem või võrdne 0,43 |
| Min | - | 0.50 | - | - | 0.02 | 0.02 | 0.01 | - |
API 5L X120 süsinikterasest keevitatud torude mehaanilised omadused
| Kinnisvara | Nõue |
|---|---|
| Minimaalne tootlikkuse tugevus | 827 MPa(120 ksi) |
| Minimaalne tõmbetugevus | 930 MPavõi kõrgem |
| Tootlikkuse-/-tõmbe suhe (Y/T) | Väiksem või võrdne 0,93 (kokkuleppel võib olla väiksem) |
| Pikendus A50mm | 14% või suurem |
| Charpy V{0}}sälk löögienergia -20 kraadi juures | Keskmine 190 J või suurem, individuaalne 130 J või suurem |
| DWTT nihkepiirkond (SA) | Suurem või võrdne 85% 0 kraadi juures |
API 5L X120 õli- ja gaasiülekandetoru mõõtmete tabel (tavalised vahemikud)
| Välisläbimõõt (OD) | Seina paksus (WT) | Pikkus | Tootmisprotsess |
|---|---|---|---|
| 21,3 mm – 1422 mm | 2,11 mm – 40 mm | 6–12 meetrit (SRL/DRL) | Õmblusteta, LSAW, UOE, ERW |
API 5L X120 torud nafta ja gaasi mõõtmete tolerantside jaoks
| Parameeter | Tolerantsus |
|---|---|
| Välisläbimõõt (OD) | ±0.75% |
| Seina paksus (WT) | +15%, -12,5% (PSL1); ±10% (PSL2) |
| Pikkus | -0 / +100 mm |
| Ovaalsus | Vähem kui 0,5% D või sellega võrdne (kehtib, kui D > 1422 mm) |
API 5L X120 süsinikterasest torujuhtme tarnetingimused
| Seisund | Kirjeldus |
|---|---|
| +N (normaliseeritud veeremine) | X120N jaoks; peeneteraline-struktuur ja suurepärane sitkus |
| +Q (kustutamine) +T (karastamine) | Tuntud kui QO ravi; suurendab tugevust ja vastupidavust madalal{0}}temperatuuril, mida kasutatakse kriitilistes osades |
| +M (termo{1}}mehaaniline juhtimisprotsess TMCP) | Tavaprotsess X120M jaoks; kontrollitud valtsimine ja jahutamine, keevitus-sõbralik |
API 5L X120 HIC torujuhtme paksuse tolerantsid
| Spetsifikatsioon | Tolerantsus |
|---|---|
| t Väiksem või võrdne 0,984 tolli (25 mm) | ±12,5% nimipaksusest (PSL1) |
| t > 25 mm | ±10% (PSL2-l on rangemad nõuded) |
| Kohalik minimaalne seinapaksus | Mitte vähem kui 87,5% nimiväärtusest |
API 5L X120 suure tootlikkusega torutorude hüdrostaatiline testimine
| Üksus | Nõue |
|---|---|
| Testi rõhk | Tavaliselt suurem kui 1,0 × arvutuslik rõhk või sellega võrdne30–45 MPa |
| Hoidmise aeg | Rohkem kui 5 sekundit või sellega võrdne (API 5L punkti 9.10 alusel) |
| Järelevalve | Täispikk-automaatne rõhujälgimine, lekkeid ega jäävdeformatsioone pole |
| Kohaldatavus | Kohustuslik kõigi API 5L torude jaoks enne 出厂 (tehase aktsepteerimine) |
API 5L X120 testitud süsinikterasest keevitatud toru Charpy löögitest
| Asukoht | Temperatuur | Nõue |
|---|---|---|
| Mitteväärismetallist | -20 kraadi | Keskmine 190 J või suurem, individuaalne 130 J või suurem |
| Keevis & HAZ | -10 kraadi | Keskmine 100 J või suurem |
| DWTT (kaalu langemise rebenemise test) | 0 kraadi | Nihkepindala on suurem või võrdne 85% |
API 5L X120 torurakendused
Arktika nafta- ja gaasijuhtmed: nt Yamali projekt Venemaal, töötab stabiilselt -60 kraadi juures
Süvaveetorustikud: eel-soolaväljad Brasiilias, vee sügavus 2400 m, talub rõhku 30 MPa
Kõrg{0}}rõhuga pika-vahemaa ülekanne: Hiina-Ida-Venemaa-trassi gaasijuhtme proovilõigud, projekteeritud rõhk 15 MPa
Hapud teeninduskeskkonnad: vastab HIC/SSC resistentsuse standarditele, sobib kõrge -väävlisisaldusega gaasiväljadele
Vesiniku transpordi piloodid: valitud suure tugevuse ja madala läbilaskvuse tõttu vesiniku torujuhtme katseteks
API 5L X120 suure tootlikkusega liinitorude katsetamine ja kontroll

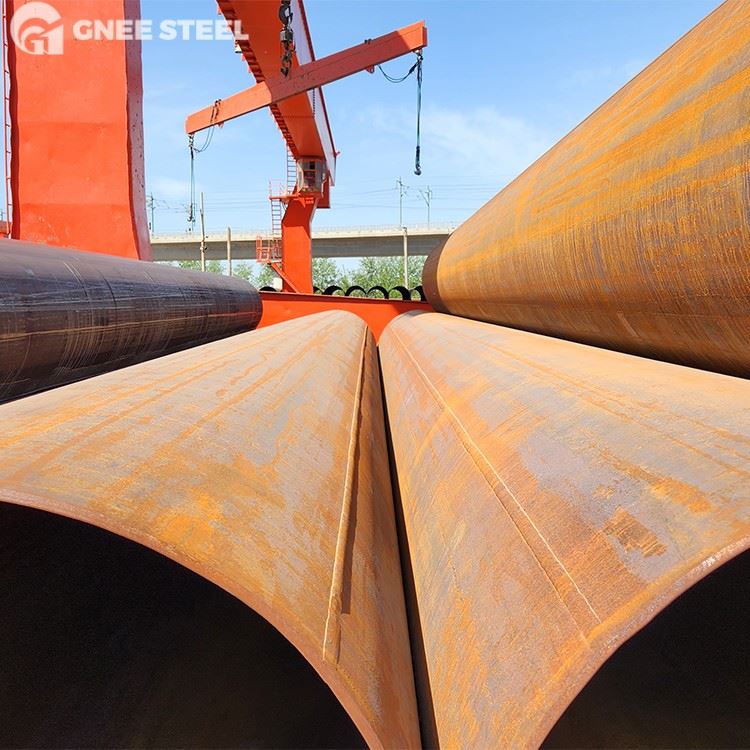

API 5L X120 LSAW keevitatud torude tehas
API 5L X120 pakkimine ja saatmine
KKK
Milleks API 5L kasutatakse?
API 5Lkasutatakse peamiselt vedelike, nt nafta, maagaasi ja vee pikamaatranspordi torujuhtmesüsteemides{0}} ning see on ülemaailmse nafta- ja gaasitööstuse torujuhtmete terastorude universaalne standard.
See sobib kõrgsurve- ja pikamaatransporditorustike jaoks maismaal ja vee all, kattes õmblusteta ja keevitatud terastorud, ning seda kasutatakse laialdaselt toornafta, maagaasi, rafineeritud nafta ja vee transporditehnikas. Lisaks kasutatakse seda standardit ka torujuhtmete ehitamisel karmides keskkondades, nagu linna gaasijuhtmed, rafineerimistehaste kogumis- ja ülekandetorustikud ning kõrge väävlisisaldusega (Sour Service) torujuhtmed.
Kas API 5L toru on süsinikterasest?
jah,API 5L torujuhtmedon peamiselt valmistatud süsinikterasest ja neid kasutatakse laialdaselt nafta-, gaasi- ja veetranspordisüsteemides.
Selle standardiga hõlmatud terastorud on peamiselt süsinikterasest ja mikrolegeeritud terasest, mis on jagatud õmblusteta torudeks ja keevitatud torudeks, mis sobivad kaldal ja veealuste torustike projekteerimiseks. Kuigi mõned kõrgekvaliteedilised{1}}terased (ntX80ja eespool) võivad tugevuse ja sitkuse suurendamiseks lisada legeerivaid elemente, nende maatriks kuulub endiselt süsinikterase kategooriasse.
