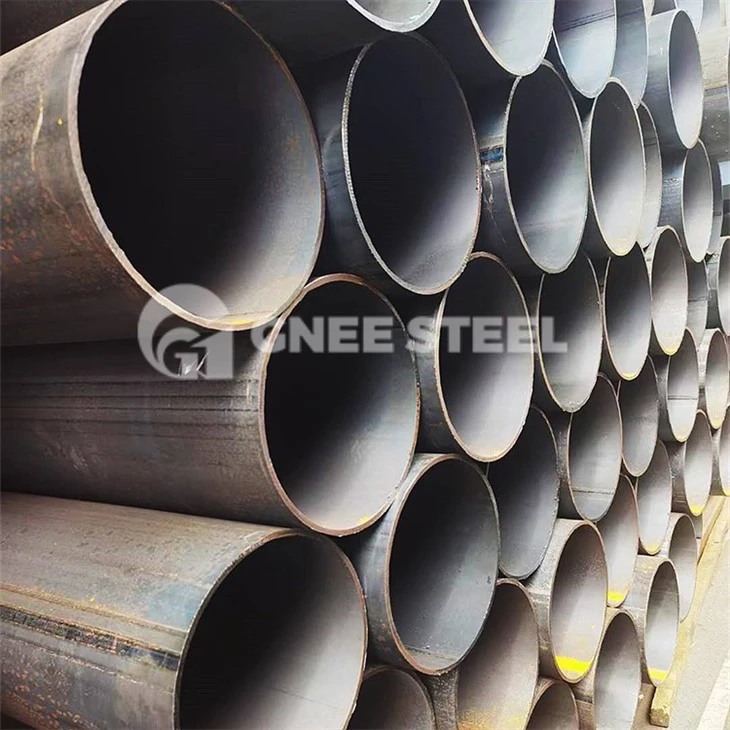

P355N teraskeevitatud toru – normaliseeritud peen{1}}tera survetoru EN 10217-3 järgi

P355N terasest keevitatud toruon normaliseeritud, keevitatav peeneteraline survetoru, mis tarnitakse standardile EN 10217-3 ja mille minimaalne voolavuspiir on 355 MPa (51 500 psi) seinapaksusele kuni 16 mm ja tõmbevahemik 490–630 MPa (71 100–91 400 psi). Seda on{16}}lööktestitud 0 kraadi juures ja seda kasutatakse surveanumate, katelde, protsessitorustike ja mahutite jaoks ümbritseva keskkonna kuni mõõdukalt kõrgendatud temperatuuridel. Ainuke arv, mis määrab teie seina paksuse, on kavandatud saagis – ja see väheneb, kui sein muutub paksemaks, nii et ainult klassi nimi väärtust ei fikseeri.

P355N on Euroopa surveanumateras, mis kuulub standardite EN 10027/EN 10028 perekonda. Lugege nime kolmest sõltumatust osast:Ptähistab survet{0}}otstarvet terast,355on minimaalne voolavuspiir MPa-des jaNtähendab, et teras tarnitakse normaliseerituna toatemperatuuri{0}}(0 kraadi) löögikvalifikatsiooniga. See ei ole struktuurne ja see ei ole madala-temperatuuri klass -, need on sama perekonna erinevad järelliited.

Tehnilised andmed

Keemiline koostis

Iga kontrollitud element kaitseb kindlat omadust: madal C ja madal S/P hoiavad keevisõmbluse heli, Mn ja mikro-legeerivad elemendid (Nb/Ti/V) kannavad tugevust ning Al fikseerib peeneteralise tera, mis tagab löögikindluse.

Mehaanilised omadused

Levinud viga on tõmbelagi 650 MPa. EN 10217-3 ülempiir on630 MPa. Pange tähele ka, et saagis sõltub paksusest{1}}: 355 MPa näitaja kehtib ainult kuni 16 mm seinani, seega 40 mm seina konstruktsiooniga 345 MPa ja 63 mm seina puhul 335 MPa.

Hinneredel - P355N vs P355NH vs P355NL1 vs P355NL2

Õige hinde ja tootevormi valimine

P355 perekonna sees

Otsustamise kriteerium: valitöötemperatuuresmalt (mis fikseerib järelliide), seejärel kinnitage, et 355 MPa tootlikkus on seina/kaalu sihtmärgi jaoks piisav; kui ei, siis liikuge pigem P460 perekonnale, mitte -ülespetsifikatsiooni mõju hinda.

Keevitustee: HFW vs SAW

Kõik kolm vastavad samale P355N keemiale ja mehaanilisele ümbrisele; erinevad ainult õmbluse geomeetria, saavutatav läbimõõt ja TC2 UT nõue. Õmblus on muutuja, mille õmblusteta klass (EN 10216-3) eemaldab täielikult.

Kvaliteedikontroll ja testimine

Hüdrostaatiline/lekkekatseigal torul vastavalt standardile EN 10217-3.

Keevisõmbluse{0}}ultraheli testimine- kohustuslik TC2 jaoks (EN 10246), valikuline TC1 jaoks; määrake TC2 mis tahes survekoormuse jaoks.

Tõmbe- ja löögikatsedesinduslikest katsekehadest; N-klassi mõju 0 kraadi juures.

Lamestamise / painutamise ja keevitamise{0}}painutuskatsedSAW õmbluste jaoks, et tõestada õmbluse tugevust.

Mõõtmete ja visuaalne kontroll, pluss soojus{0}}numbrimärgistus täieliku jälgitavuse tagamiseks.

ET 10204 3.1 MTCsoojusanalüüsi ja katsetulemustega; kolmanda osapoole tunnistaja (SGS / TÜV / BV) nõudmisel.

Eelised

P355N kaubanduslik väärtus tuleneb mõõdetavatest omadustest, mitte omadussõnadest:

Suur tugevuse-ja-seina suhe.355 MPa juures kannab see võrdsel seinal ligikaudu 35% rohkem rõngaspinget kui 260 MPa, näiteks P265NL, nii et seinad ja kaal langevad.

Usaldusväärne keevitamine.Peene-teraline, vähese lisandisisaldusega-keemia hoiab eelsoojendusnõuded tagasihoidlikuna ja HAZ-i vastupidavana; tavalised SMAW, GMAW ja SAW töötavad kõik.

Jälgitava rõhu sertifikaat.Varustatud EN 10204 3.1 MTC-dega ja TC2 puhul kohustusliku keevisõmblusega-õmblusega UT -, mida saab otse kasutada PED/koodi toimikute jaoks.

Paindlikud keevitusrajad.HFW katab väiksema läbimõõduga väiksemate kuludega; SAW ulatub suure läbimõõduni ja raskete seinteni, nii et sama klass sobib paljude paigutustega.

Prognoositav mõju 0 kraadi juures.Garanteeritud 40 J (pikisuunas) / 27 J (ristisuunas) 0 kraadi juures annab varu kütteta välistingimustes või õõtstemperatuuril.

Rakendused

P355N keevitatud torud valitakse kõikjal, kus suletud rõhupiir peab kandma vedelikku või gaasi ümbritsevast kuni mõõdukalt kõrgendatud temperatuurini, ilma et see tõuseks sulami- või libisemiskindla klassini. Viis rakendusrühma hõlmavad enamikku tellimusi:

Surveanumad ja protsessiseadmed

Kestakihid, düüsid ja sisemised osad keemia- ja naftakeemiatehastes, kus kavandatud temperatuur jääb ligikaudu 350–400 kraadini (660–750 kraadi F).

Boilerid ja soojusvahetid

Päised, kogumistorud ja kesta{0}}külgkäigud. Märkus: P355N on peeneteraline-C-Mn teras, mitte roomav-teras; Püsiva hoolduse jaoks üle 400 kraadi lülituge P355NH-le või madalale -sulamile, näiteks 16Mo3 / 13CrMo4-5.

Tööstuslikud torustikud

Tehase torustik ja kommunaalliinid, mis kannavad mõõduka rõhu all mitte-söövitavat gaasi või vedelikku, sealhulgas liini-toru keevitatud ekvivalent, ei ületa aku piire.

Säilitusmahutid ja reaktorid

Vertikaalsed ja horisontaalsed survepaagid, separaatorid ja reaktori kestad, kus keevitatavus ja jälgitavad MTC-d on olulisemad kui ülimadal temperatuur.

Koormus{0}}ja-rõhu hübriidstruktuurid

Tugiraamid või libisemised, mis kannavad samaaegselt välist koormust ja sisemist survepiiri - juhul, kui rõhusertifikaat ei ole-kaubeldav.

Miks hankida GNEE terasest keevitatud toru P355N

Integreeritud varustus.HFW ja SAW marsruudid on saadaval ühest allikast, nii et hinne on ühe projekti läbimõõtude lõikes ühtlane.

Sertifitseeritud kvaliteet.ET 10204 3.1 MTC-d standardina, TC2 keevisõmblusega UT ja kolmanda osapoole ülevaatusega (SGS / TÜV / BV) nõudmisel.

Tehniline tugi.Meie tehniline meeskond kinnitab enne hinnapakkumist klassi, seina ja löögitemperatuuri vastavalt teie disainikoodile.

Kattevalikud.FBE, 3LPE, 3LPP, HDG ja CWC võib tsiteerida eraldi spetsifikatsioonina, kui kehtib korrosioon või mattunud teenus.

Vastutulelik kohaletoimetamine.Tarneaeg koos tarneajaga tagastatakse 24 tunni jooksul pärast täielikku päringut.

P355N teraskeevitatud torude tarnija-GNEE meeskond

GNEE kliendid

GNEE näitus

Test ja kontroll

Pakendamine ja saatmine

Küsige P355N keevitatud torude pakkumist

Saatke oma OD × sein, kogus, keevitusprotsess ja sihtport - meie tehniline meeskond kinnitab spetsifikatsiooni ja tagastab pakkumise koos tarneajaga 24 tunni jooksul. Võtke GNEE Pipe'iga ühendust juba täna.

KKK

Mis on P355N terasest keevitatud toru?

See on keevitatud survetoru, mis on valmistatud P355N-st, normaliseeritud keevitatavast peeneterasest terasest (materjali number 1.0562), mida tarnitakse standardile EN 10217-3. Minimaalne saagis on 355 MPa seinapaksusega kuni 16 mm ja tõmbevahemik 490–630 MPa. Seda kasutatakse surveanumate, katelde, torustike ja mahutite jaoks ümbritseva keskkonna kuni mõõdukalt kõrgendatud temperatuuridel.

Kas P355N on sama mis S355 (S355JR / S355J2)?

Nr S355 on EN 10025 kohane konstruktsiooniteras, millel puudub surve-seadmete sertifikaat ja vaikimisi ei ole 0 kraadi juures garanteeritud löögienergiat. Surveteeninduse jaoks on õige Euroopa mark P355N (toatemperatuur), P355NH (-20 kraadi / kõrgendatud), P355NL1 (-40 kraadi) või P355NL2 (-50 kraadi) vastavalt standardile EN 10217-3 / EN 10028-3.

Mis vahe on P355N, P355NH ja P355NL1 / P355NL2 vahel?

Neil on sama 355 MPa tootlikkus, kuid erinevad garanteeritud löögitemperatuuri poolest: P355N 0 kraadi juures, P355NH –20 kraadi juures (kõrgendatud temperatuuriomadustega), P355NL1 –40 kraadi juures, P355NL2 –50 kraadi juures avamere/arktilise teenistuse jaoks. Vale järelliite määramine tähendab, et löögi kvalifikatsioon ei vasta töötemperatuurile.

Kas P355N-i saab kasutada madalal temperatuuril?

P355N on ruumi-temperatuuri aste, löök-kvalifitseeritud 0 kraadi juures (40 J pikisuunas / 27 J põiki minimaalne keskmine). Sub-nulltaseme jaoks määrake P355NH (−20 kraadi), P355NL1 (−40 kraadi) või P355NL2 (−50 kraadi). P355N kasutamine alla 0 kraadi tähendab, et standard ei taga enam tugevust.

Millist keevitusprotsessi kasutatakse torude EN 10217-3 P355N jaoks?

EN 10217-3 hõlmab elektrilisi (HFW / ERW, pikiõmblus) ja sukel{5}}kaarkeevitatud torusid (SAWL pikisuunaline, SAWH spiraalne). HFW sobib väiksema läbimõõduga; SAW jõuab suurema läbimõõduni ja raskemate seinteni. Surveteenuse jaoks määrake katsekategooria TC2, mis muudab keevisõmbluse ultraheli testimise kohustuslikuks.

Mis vahe on EN 10217-3 (keevitatud) ja EN 10216-3 (õmblusteta) vahel?

Mõlemad määravad samad peen-tera surveklassid (P355N/NH/NL1/NL2), kuid erinevatel viisidel: EN 10217-3 on keevitatud (HFW või SAW), EN 10216-3 on õmblusteta. Peamine muutuja on keevisõmblus – keevitatud toru peab deklareerima keevitusprotsessi ja TC1/TC2 keevisõmbluse kontrolli; õmblusteta torul puudub pikisuunaline keevisõmblus. Spetsifikatsioon, mis ütleb "EN 10217-3 õmblusteta", on vastuoluline.

Millist survet suudab P355N toru kanda?

See sõltub välisläbimõõdust, seina paksusest ja kehtivast disainikoodist. Varjestuskontrollina läbimõõduga OD 323,9 mm, arvutuslik pinge 0,7 × 355=249 MPa ja liite efektiivsus 1,0: 25 baari vajab umbes 1,6 mm seina, 50 baari umbes 3,3 mm, 100 baari umbes 6,8 mm (enne korrosioonivaru). Lõppsein peab pärinema standardist EN 13445 / ASME VIII / PD 5500, kasutades koodi lubatud pinget.

Milline sertifikaat ja kontroll on P355N keevitatud toruga kaasas?

Iga tellimus tarnitakse koos EN 10204 3.1 veski testimise sertifikaadiga (soojusanalüüs, mehaaniliste katsete tulemused, kuumuse number). Tehakse hüdrostaatiline/lekkekatse ja TC2 puhul kohustuslik keevis-õmblus UT vastavalt standardile EN 10246. Soovi korral on saadaval -kolmanda osapoole kontroll SGS-i, TÜV-i, BV või muu sarnase poolt.
