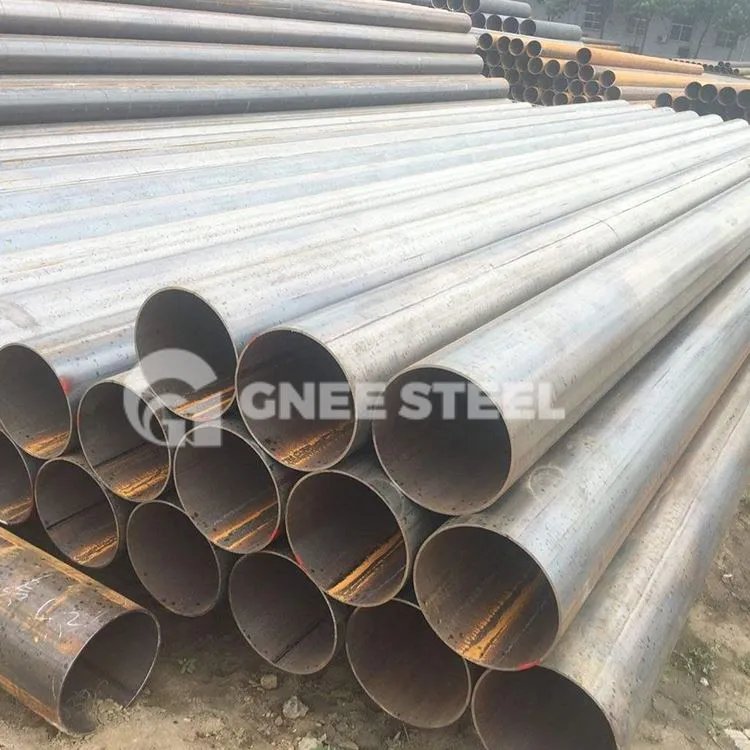

ERW terastoru JIS G3444

See Jaapani tööstusstandard määrab kindlaks süsinikterasest torud kasutamiseks tsiviilehituses, ehituses, terastornides, tellingutes, vaiades, traksides ja muudes paigaldistes.

Küsi pakkumist

Räägime nüüd

Toote tutvustus

Vundamendi terasvaiade puhul kehtib see standard ainult keevitatud terastorudele, mille välisläbimõõt on alla 318,5 mm; maalihkevastaste terasvaiade puhul kehtib see standard ainult õmblusteta terastorudele ja keevitatud terastorudele, mille välisläbimõõt on alla 318,5 mm. Selle standardi kohaldatav suurusvahemik on tavaliselt 21,7–1016,0 mm välisläbimõõt.

Kaup	JIS G 3444 ERW konstruktsiooniterastoru
Väline diameeter	ERW / HFW	LSAW / DSAW	SSAW / HSAW	RHS	SHS
	1/8 - 20 tolli (10.{1}} mm)	12 - 56 tolli (323.{1}},420 mm)	8 - 126 tolli (219.{1}},200 mm)	40 x 20 mm - 1,000 x 800 mm	15 x 15 mm - 1, 000 × 1, 000 mm
seina paksus	0.4 - 16 mm	6.{1}} mm	6.{1}} mm	1.0 - 30 mm	0.6 - 30 mm
Pikkus	5,8–12.{3}} m või vastavalt kliendi soovile
Standard	GB/T 3091, GB/T 13793, ASTM A252, ASTM A53, ASTM A500, EN 10210, EN 10219, API 5L, DIN 1626/1615, DIN 17120 jne.

Hinne	SS400, Q235, Q345, Q460, A572 Gr.50, Gr.1/Gr.2/Gr.3, S235, S275, S355, klass A/B, X42, X52, X60, X70 jne.

Pind	Esmane kvaliteet (paljas, õlitatud, värviline värv, 3LPE või muu korrosioonivastane töötlus)
Ülevaatus	Keemilise koostise ja mehaaniliste omaduste analüüsiga; Mõõtmete ja visuaalne kontroll, ka mittepurustava kontrolliga.

Rakendus	ehitised, elektriülekandetornide projektid, vaiad, vee-, nafta- ja gaasijuhtmete ehitus, masinatööstus, munitsipaalprojektid, teed ja nende abirajatised jne.

Pakkimine	Standardne eksport, lahtiselt / kimpudena / merekõlbliku pakendiga nailonriidest kotid; või vastavalt klientide soovidele.

Tarne aeg	1. 20-45 päeva pärast sissemakse või kinnituse laekumist 2. Sõltub teie tellimuse kogusest

Maksetingimused	1. T/T: 30% T/T ettemakse, 70% saldo koopia B/L-st 2. L/C: vaateväljas 3. T/T ja L/C: 30% T/T ettemakse, 70% L/C


Sadam	Hiina peamine sadam

Jis G3444 keemiline koostis

Hinne sümbol	C	Si	Mn	P	S
JIS G3444 STK 290	–	–	–	0.050max	0.050max
JIS G3444 STK 400	0.25 max.	–	–	0.040max	0.040max
JIS G3444 STK 490	0.18 max.	0.55 max.	1,65 max.	0.035 max.	0.035 max.
JIS G3444 STK 500	0.24 max.	0.35 max.	0.30 kuni 1.30	0.040max	0.040max
JIS G3444 STK 540	0.23 max.	0.55 max.	1,50 max.	0.040max	0.040max
Märkused: 1. Vajadusel võib lisada muid sulamielemente peale selles tabelis toodud. 2. STK540 puhul võib üle 12,5 mm seinapaksusega torude keemilise koostise kokku leppida ostja ja tootja vahel.

Jis G3444 mehaanilised omadused

Hinne sümbol	Tõmbetugevus N/mm2	Tootluspunkt või tõendusstress N/mm2	Keevisõmbluse tõmbetugevus N/mm2	Tasapinnalise vastupidavuse tugevus	Painduvus
	Tõmbetugevus N/mm2	Tootluspunkt või tõendusstress N/mm2	Keevisõmbluse tõmbetugevus N/mm2	Lameplaatide vaheline kaugus (H)	Paindenurk, a)	Raadiuse sees
	Kohaldatav välisläbimõõt
	Kõik välisläbimõõdud	Kõik välisläbimõõdud	Kõik välisläbimõõdud	Kõik välisläbimõõdud	50 mm või alla selle
JIS G3444 STK 290	290 min.	–	290 min.	2/3D	90 kraadi	6D
JIS G3444 STK 400	400 min.	235 min.	400 min.	2/3D	90 kraadi	6D
JIS G3444 STK 490	490 min.	315 min.	490 min.	7/8D	90 kraadi	6D
JIS G3444 STK 500	500 min.	355 min.	500 min.	7/8D	90 kraadi	6D
JIS G3444 STK 540	540 min.	390 min.	540 min.	7/8D	90 kraadi	6D
MÄRKUS 1 Selles tabelis tähistab D toru välisläbimõõtu. MÄRKUS 2 1 N/mm 2=1 MPa Märkus a) Paindenurka mõõdetakse kurvi alguspunktist.
