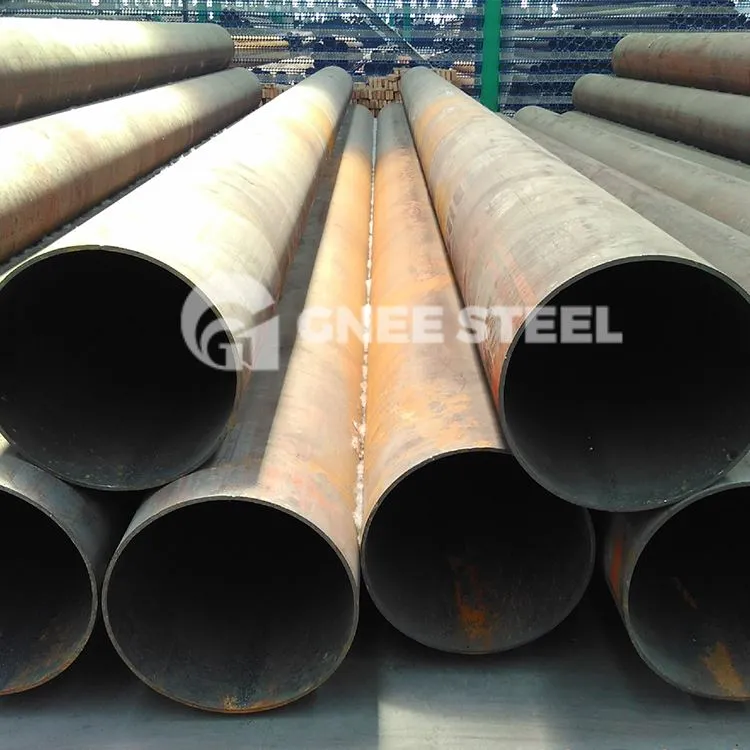

ASTM A178 ERW torud

Takistuskeevitus on keevitusprotsess, mille käigus rakendatakse pärast keevisõmbluste kokkupanemist survet läbi elektroodi, kasutades takistussoojust, mis tekib elektrivoolu liikumisel läbi vuukide kontaktpindade ja naaberalade.

• Standardid: ASTM a178 (ASME Sa178)

Hinne: Hinne A Hinne C Hinne D

Suurus: OD 1/2 tolli -5 tolli (12.7-127 mm)

Seina paksus: {{0}},035 tolli-0,360 tolli (0.{5}}.1 mm)

• ASTM A178 keemiline koostis

Element %	ASTM A178 Gr A / SA178A	ASTM A178 Gr C / SA178C	ASTM A178 Gr D / SA178D
	Madala süsinikusisaldusega teras	Keskmise süsinikusisaldusega teras	Manganess teras
C	0.06-0.18	0.35 Max	0.27 Maks
Mn	0.27-0.63	0.80 Maks	1.00-1.50
P	0.035	0.035	0.030
S	0.035	0.035	0.015
Si	...	...	0.10 min

• ASTM A178 mehaaniline omadus

Üksus	ASTM A178 Gr A / SA178A	ASTM A178 Gr C / SA178C	ASTM A178 Gr D / SA178D
Tõmbetugevus, min, ksi [MPa]	47[325]	60[415]	70[485]
Voolutugevus, min, ksi [MPa]	26[180]	37[255]	40[275]
Venivus 2 tolli või 50 mm, min, %	35	30	30
Pikisuunaliste ribatestide puhul arvatakse maha	1.50A	1.50A	1.50A
Iga 1⁄32-tolli[0,8 mm] väheneb seinapaksus alla 5⁄16 tolli. [8 mm]
Põhilisest minimaalsest pikenemisest tehakse järgmised protsendipunktid

• ASTM A178 torude välisläbimõõt ja seina paksuse tolerants

Välisläbimõõt tol		Seina paksus tol
OD < 50	±0,05 mm	S < 4 mm	±12.5%
OD > 50	±1%	4--20mm	+15/-12.5%
		S Suurem või võrdne 20 mm	±12.5%

Takistuskeevituse tüübid

1. Punktkeevitus
Punktkeevitus monteeritakse vuugühenduseks ja surutakse kahe elektroodi vahele, kasutatakse takistussoojust mitteväärismetalli sulatamiseks, keevisliidete moodustamine takistuskeevitusmeetodil. Õhukeste plaatide keevitamiseks tuleks kasutada punktkeevitust.
Punktkeevitusprotsess:
(1) eelrõhk, et tagada hea kontakt toorikuga.
(2) võimsus, nii et keevitatud tuumade ja plastrõnga moodustumine.
(3) murdepunkti sepistamine, nii et sulasüdamik on rõhu all pideva jahutamise kristalliseerumisel, tiheda koe moodustumisel, kokkutõmbumise puudumisel, keevisliidetes praod.
2. Õmbluse keevitamine
Õmbluskeevitus monteeritakse põik- või põkkühendusteks ja asetatakse kahe rull-elektroodi, rull-survekeeviste ja pöörleva, pideva või katkendliku toiteallika vahele, moodustades pideva keevisõmbluse takistuskeevitusmeetodi.
Korrapärasema õmbluse keevitamiseks tuleks kasutada õmbluskeevitust, tihendi struktuuri nõuded, plaadi paksus sama järgmises 3mm.
3. Põkkkeevitus
Põkkkeevitus on keevituse tegemine kogu kontaktpinna ulatuses keevitustakistuskeevitusmeetodil.
(1) vastupanu põkkkeevitus
Takistuspõkkkeevitus on keevisõmbluse kokkupanemine põkkühenduseks nii, et otspind on tihedas kontaktis plastilise olekuni kuumutatud takistussoojuse kasutamisega ja seejärel sektsioon ning keevitusmeetodi lõpuleviimiseks rakendatakse kiiresti ülemist sepistavat jõudu. .
Takistusega põkkkeevitust tuleks kasutada lihtsa ristlõike korral, mille läbimõõt või külje pikkus on alla 20 mm ja tugevusnõuded ei ole liiga kõrged.
(2) kiirkeevitus
Välk-põkkkeevitus on kokku pandud põkkühendustesse, mis ühendavad toiteallika nii, et selle otspind läheks järk-järgult, et saavutada kohalik kontakt, nende kontaktpunktide kuumutamiseks kasutatakse takistussoojust suure voolu toimel, mille tulemuseks on välk, nii et otsmetall sulab teatud sügavuse lõpuni etteantud temperatuuri piires, lülitage toide välja ja rakendage kiiresti sepistamisjõu ülaosa keevitusmeetodi lõpuleviimiseks.
Kiirkeevitusliidete kvaliteet on parem kui takistuskeevitus, keevisõmbluse ja alusmaterjali mehaanilised omadused on võrreldavad ning enne keevitatud pinna keevitamist ei pea vuuki puhastama.
Välk-põkkkeevitust kasutatakse tavaliselt oluliste keevisõmbluste keevitamisel. Võib keevitada sama metalliga, võib keevitada ka erinevaid metalle; saab keevitada 0,01mm traati, saab keevitada ka 20000mm metallvardaid ja profiile.

A178 ERW terastoru
